Инструкции по монтажу
В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".
ТУ на продукцию АО "Профсталь" можно получить по запросу у менеджера или по адресу электронной почты inbox@izpn.ru.
Монтаж, транспортировка, хранение и эксплуатация сэндвич-панелей
ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ И МОНТАЖУ ПРОДУКЦИИ
Общие характеристики.
- Монтаж сэндвич-панелей должен производится с соблюдением всех норм и правил, согласно разработанному проекту производства работ. Перед монтажом необходимо произвести визуальный осмотр сэндвич-панелей на предмет совпадения по цвету, размеру.
- Перед началом монтажа необходимо обмерить металлический каркас и сверить его на точность выполнения в соответствии с проектом. Проверить прямоугольность поверхностей стен, скатов кровли по осям и внешним граням каркаса. Рекомендуется сделать разметку будущего расположения на каркасе сэндвич-панелей.
- Перед монтажом необходимо очистить поверхность сэндвич-панелей и соединительные замки от возможных загрязнений, которые могут помешать монтажу. Удалить защитную пленку с металлической обшивы сэндвич-панелей, а также произвести резку необходимых панелей, если это предусмотрено проектом.
- Для резки сэндвич-панелей рекомендуется применять пилы или лобзики с мелким профилем зубьев. Для работы с жестяными фасонными изделиями - ручные ножницы. В целях избегания повреждений покрытия резку сэндвич-панелей производить на устойчивых опорах, выложенных мягким материалом.
- Во избежание плавки минераловатной плиты в сэндвич-панелях НЕ допускается во время резки использование газопламенных резаков.
- Монтаж стеновых сэндвич-панелей рекомендуется начинать с крайней правой или крайней левой нижней панели.
- Последовательность установки сэндвич-панелей на каркас, крепление водосточных систем, герметизацию стыков выполнять согласно рабочей документации проекта возводимого объекта, особенностям его архитектуры и конструкции.
- При перемещении сэндвич-панелей по строительной площадке или на объекте, а также при монтаже и облицовке стыков необходимо избегать ударов по поверхности панелей. Стыковку жестяных фасонных элементов выполнять резиновой киянкой.
- В процессе монтажа запрещается крепить к сэндвич-панелям технологическое оборудование, лестницы, арматуру и пр. Все необходимые крепления осуществлять только к несущему металлокаркасу.
- Монтаж сэндвич-панелей к металлическому каркасу осуществлять специальными саморезами из нержавеющей стали с уплотняющими прокладками. Для улучшения прочностных характеристик монтажа необходимо использовать только высококачественные саморезы, которые должны соответствовать назначению объекта по длине, классу цинкования и прочим характеристикам. Такие саморезы марки «GUNNEBO» в комплекте к сэндвич-панелям можно приобрести на АО «Профсталь». (табл.14)
- Для монтажа к деревянным прогонам следует использовать самонарезающие винты с резьбой по дереву.
- Ширина полки промежуточного прогона для опирания сэндвич-панели не должна быть менее 60 мм. Ширина полки крайнего прогона не должна быть менее 40 мм. Данные правила применять при условии, если иное не предусмотрено проектной документацией объекта.
- Монтаж сэндвич-панелей осуществлять с помощью струбцины - подъемного механизма со специальными захватами. Число захватов определяется в зависимости от толщины и длины сэндвич-панели. При горизонтальной раскладке сэндвич-панель устанавливать на направляющие таким образом, чтобы она собственным весом прижимала изоляцию. При вертикальной раскладке после установки на место монтажа стеновую панель необходимо дожать, чтобы замки плотно сошлись. С помощью струбцин установленную сэндвич-панель прижимают к колоннам. Необходимо следить, чтобы поверхность панели или её замки не были повреждены струбциной. Установку проверить с помощью уровня.
- После фиксации струбцинами сэндвич-панель прикрепить к конструкции.
- Между опорой и сэндвич-панелью установить уплотнительную ленту.
- Не допускать наличие зазоров в замковых соединениях панелей. Стыки по осям между соседними панелями следует герметизировать минватой или монтажной пеной.
- Фасонные изделия монтировать согласно схемам стандартных примыканий. Шаг саморезов – 0,3-0,4 м, шаг вытяжных заклепок - 0,3 м.
- Защитную пленку с фасонных изделий необходимо удалить непосредственно перед монтажом.
- Не рекомендуется производить монтажные работы при сильном ветре, а также во время атмосферных осадков, тумана и др. неблагоприятных климатических условий.
- При очистке поверхности сэндвич-панелей от загрязнений следует использовать нейтральное моющее средство, которое не содержит абразивные компоненты.

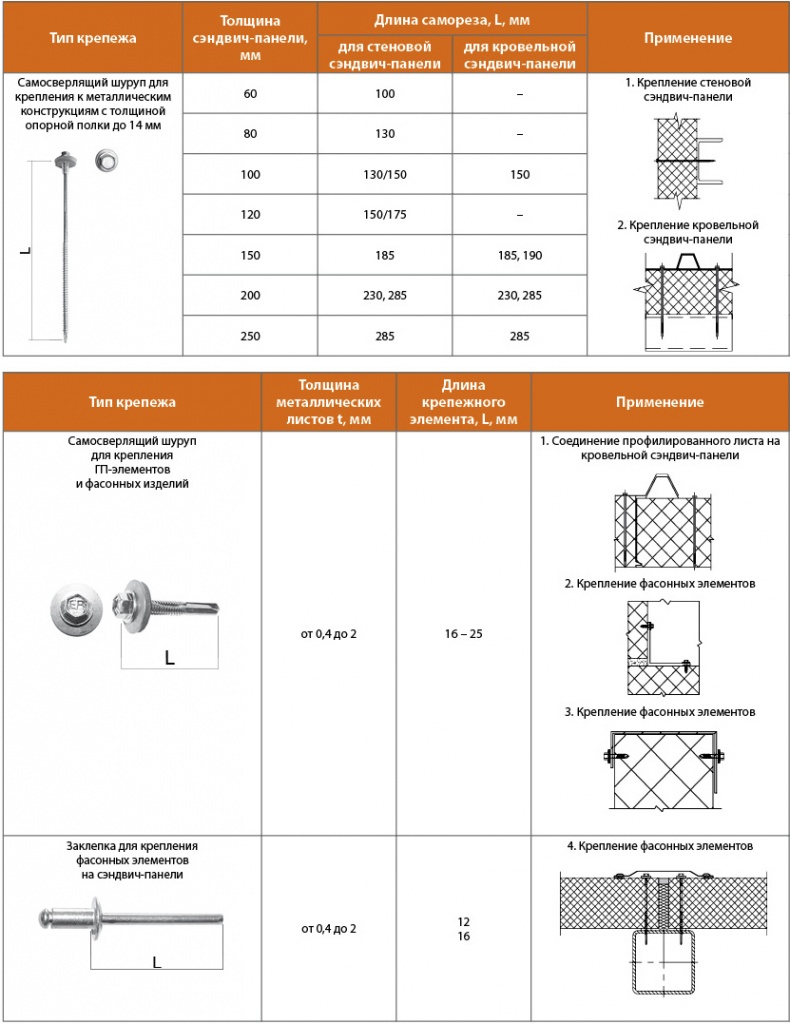

Таблица 14. Идентификация крепежа
МОНТАЖ СЭНДВИЧ-ПАНЕЛЕЙ
Подготовительные работы.
- Тщательное изучение схемы раскладки стеновых и кровельных сэндвич-панелей. Выявление последовательности монтажа.
- Подробное ознакомление с чертежами отдельных узлов крепления сэндвич-панелей к несущим конструкциям.
- Подготовка и выравнивание строительной площадки для складирования сэндвич-панелей.
- Расстановка и сортировка пачек с сэндвич-панелями согласно маркировке и расположению на фасаде (для удобства монтажа панелей и минимальной перестановки крана). Разметка местоположения панелей на несущей конструкции здания.
- Установка вспомогательных лесов и дополнительного монтажного оборудования.
- Организация строительной площадки для установки крана и беспрепятственного его перемещения.
- Проверка металлического каркаса на точность выполнения в соответствии с проектом, прямолинейность конструкции.
*Разработку проектной документации для монтажа сэндвичч-панелей выполняет специализированная проектная организация. Монтаж сэндвич-панелей также выполняется только специалистами.
Необходимые инструменты и приспособления для монтажа сэндвич-панелей.
- Мягкие стропы длиной 10 м, грузоподъемностью 5 т - 2 шт. (рис.1).
- Распоры для предотвращения повреждения замков сэндвич-панели - 2 шт. (рис. 2).
- Траверса (рис. 3).
- Струбцина зажимного действия для подъема и переноса сэндвич-панели к месту монтажа (рис. 4).
- Строительные леса для монтажных работ на требуемой высоте (рис. 5).
- Инструменты для монтажа сэндвич-панелей (рис. 6).
Рис. 1. Мягкие стропы

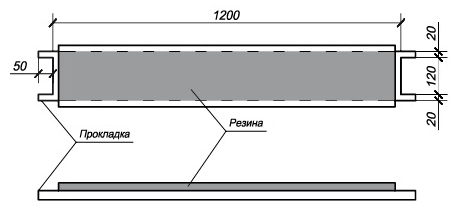

Рис. 2. Распоры для предотвращения повреждения замков сэндвич-панелей
Рис. 3. Траверса

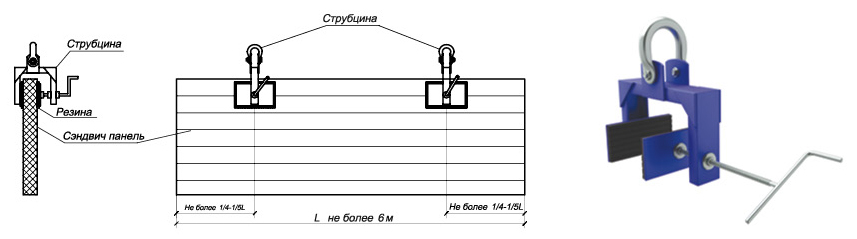

Рис. 4. Струбцина зажимного действия

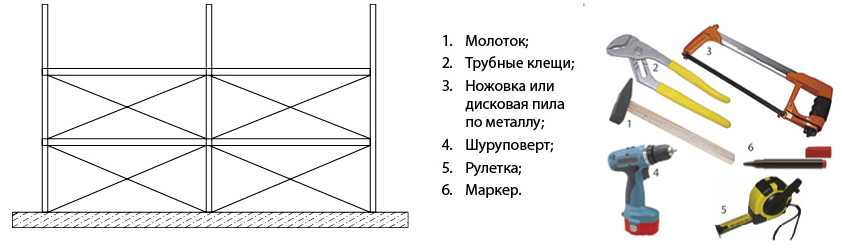

Рис. 5. Строительные леса | Рис. 6. Инструменты для монтажа
сэндвич-панлей
|
Особенности монтажа.
- Монтаж сэндвич-панелей необходимо осуществлять с соблюдением норм и правил монтажа данного вида конструкций, с учетом высотности и особенностей металлокаркаса здания. Для высококачественного монтажа также важно соблюдать температурный режим для вспомогательных материалов (герметиков, монтажной пены).
- Для резки панелей рекомендуется применять пилы или лобзики с мелким профилем зубьев, на дисковую пилу – алмазный диск, а для работ по жести – ручные ножницы. Во избежание повреждения антикоррозийного покрытия при обработке и резке панелей запрещается использовать абразивные режущие инструменты. Резка панелей производится на стойках, выложенных мягким материалом (во избежание повреждения покрытия).
- Не допускается:
- поднимать панель только за верхнюю обшивку;
- оставлять панели не закрепленными или зажатыми в струбцине во время перерывов в работе (панель необходимо закрепить саморезами, только после этого снять струбцины);
- крепить к сэндвич-панелям навесное оборудование (кондиционеры, лестницы, грузоподъемное оборудование и пр.) Все вышеперечисленное крепить только к несущим элементам маталлокаркаса).
- На расстоянии 1/4 – 1/5 L от краев стеновой панели закрепить струбцины, равно распределив центр тяжести.
- При монтаже длинных панелей рекомендуется использовать траверсу. Длина панели, при которой использование траверсы обязательно, определяется в зависимости от типа местности, ветрового района, особенностей конструкции здания и других характеристик.
- Помимо струбцины или траверсы панель дополнительно может быть закреплена специальным тросом для стабилизации при подъеме. При подаче панели краном к месту монтажа – выставить ее по заранее нанесенным меткам. Первую панель установить на расстоянии 20-30 мм от цоколя (рис. 1). При креплении панели к месту монтажа обязательно проверить установку на вертикальность и горизонтальность. Положение первой панели требует особо тщательной проверки, т. к. от этого зависит правильность дальнейшего монтажа всех панелей.
- При горизонтальной раскладке вторую, третью и последующие панели устанавливать сверху.
- При вертикальной раскладке монтаж выполнять от угла, начиная с первой панели. Монтаж выполнять также с зазором 20-30 мм от цоколя.
- После каждой третьей панели необходимо проверять всю конструкцию на правильность монтажа.
- При монтаже между кровельной и стеновой панелями необходимо оставлять зазор не менее 20-30 мм (рис. 2)
- При креплении каждой стеновой и кровельной панели саморезами к конструкции каркаса сначала необходимо наметить места крепления всех саморезов на панели, затем крепить.
- Снятие струбцин с панели осуществлять только ПОСЛЕ надежного фиксирования панели к каркасу с помощью саморезов.
- Во избежание повреждения замковых соединений стеновых панелей – не прилагать чрезмерных усилий при стыковке замков.
- Для эффктивной эксплуатации конструкции важно соблюдать правила крепления саморезов (рис. 3). Увеличение расстояния в вертикальном стыке панелей при горизонтальной раскладке более, чем на 40-45 мм, не желательно. Это связано с тем, что после монтажа стеновых панелей все стыки будут закрыты фасонными элементами, размеры которых рассчитаны для закрытия стыков между панелями вместе с саморезами. В случае увеличения расстояния головка самореза будет мешать эффективному монтажу фасонных элементов. Количество саморезов для сэндвич-панелей рассчитывать в среднем 3-4 самореза на панель в точке крепления к прогону, или точке крепления к колонне.
- При горизонтальном монтаже стеновых панелей важно соблюдать правильность направления замков (рис. 4).
- Саморезы необходимо затягивать до устранения выгиба металлической обшивы. Но при этом нельзя допускать чрезмерного продавливания самореза и замятия наружной обшивы панели (рис. 5). Для придания фасаду из сэндвич-панелей эстетичного и аккуратного внешнего вида возможное место монтажа самореза – в прогиб риба (рисунка) стеновой сэндвич-панели. Данный риб нанесен на обшивку панели с шагом 100 мм для придания дополнительной жесткости стеновой панели. Шаг крепления саморезов по рибу 300 мм (в каждый третий риб). Расход саморезов в этом случае по каждому прогону – 4 шт. (рис. 6).
- При монтаже стеновой панели в замках должен остаться зазор до 2-3 мм (рис. 7 а, б). Правильное соединение определяется плотным прижатием утеплителя по всей длине в стыке замка двух панелей (рис. 8).
- Вырезку оконных и дверных проемов осуществлять по месту, при монтаже панели. Необходимо учитывать зазор 20-30 мм между панелями и оконными, дверными блоками. В случае невозможности вырезки проема в панели после крепления ее к каркасу (мешает оборудование, близко располагается металлоконструкция) – проем вырезать на ровной поверхности на специальных подкладках до поднятия ее на место монтажа (см. п. 2 раздела 7.2.3. Особенности монтажа).
- Подъем панели с вырезанным проемом на место крепления осуществлять с особой осторожностью, т. к. панель уже не имеет первоначальной прочности.

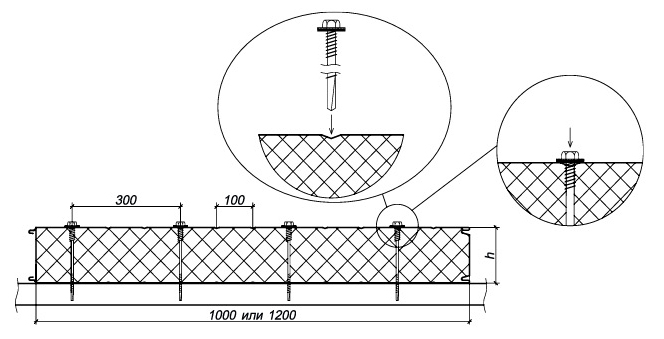

Рис. 1. Крепление сэндвич-панелей

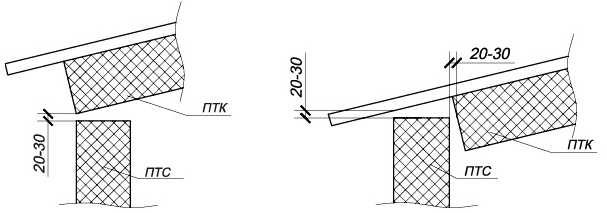

Рис. 2. Крепление кровельной и стеновой панелей

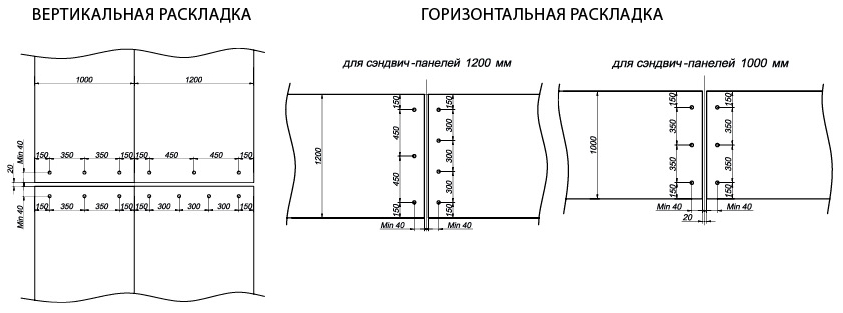

Рис. 3. Крепление сэндвич-панелей саморезами при горизонтальной и вертикальной раскладке
Рис. 4. Схема направления замков при горизонтальной раскладке сэндвич-панелей | Рис. 5. Правильная и неправильная затяжка саморезов
|

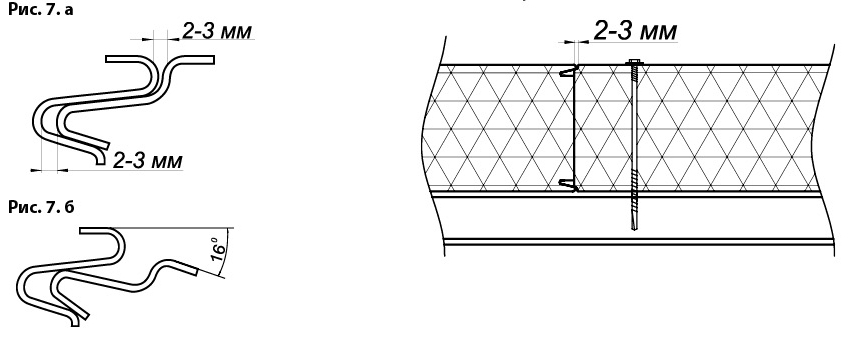

Рис. 7. Замок сэндвич-панелей
| Рис. 8. Плотный стык утеплителя в замке двух панелей
|
- Для обеспечения надежного соединения со следующей панелью монтаж первой кровельной панели необходимо осуществлять открытой волной в сторону карниза (края) кровли.

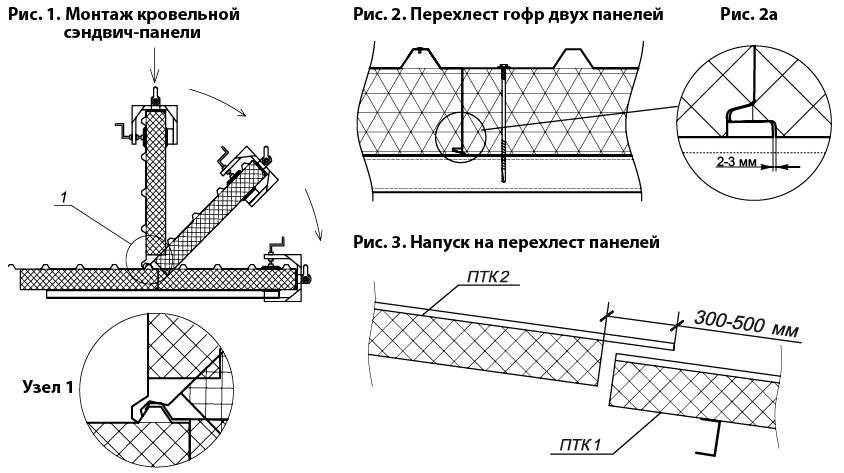

- На расстоянии 1/4 – 1/5 L от краев кровельной панели закрепить струбцины, равно распределив центр тяжести. Прижимная пластина струбцины должна располагаться в промежутке между первой и второй волной верхней обшивы кровельной панели (рис. 1).
- При монтаже длинных панелей рекомендуется использовать траверсу. Длина панели, при которой использование траверсы обязательно, определяется в зависимости от типа местности, ветрового района, особенностей конструкции здания и др. характеристик.
- Подать панель краном и зафиксировать тросом над местом монтажа.
- Выставить крайний карнизный свес панели на расстояние, заданное по проекту.
- Выровнять панель на месте монтажа, проверить параллельность торца панели относительно фасада здания и конька.
- Закрепить панель к несущей конструкции в нижний прогиб волны саморезами. Перехлест гофры в замке двух панелей скрепить между собой вытяжной заклепкой с шагом 300 мм (рис. 2).
- Количество саморезов для монтажа кровельных панелей рассчитывать по 3-4 штуки в точках крепления к прогонам.
- При монтаже кровельной панели в замках должен остаться зазор до 2-3 мм. Правильное соединение определяется плотным прижатием утеплителя по всей длине в стыке замка двух панелей (рис. 2а).
- Поперечный перехлест двух кровельных панелей выполнять по месту, при монтаже, путем подрезки нижней обшивы и выемки утеплителя вышерасположенной кровельной панели на 300-500 мм (рис. 3). Для обеспечения плотного прилегания верхней гофры в поперечном стыке необходимо после выемки утеплителя удалить остатки клея с внутренней стороны обшивы ручным способом. Длину перехлеста (напуска) для поперченного стыка кровельных панелей на большепролетных кровлях необходимо закладывать на стадии проектирования.
- При монтаже кровельной панели в замках должен остаться температурный зазор до 2-3 мм. Правильное соединение панели определяется плотным прижатием утеплителя по всей длине в стыке замка двух панелей.
Монтаж фасонных элементов
- Для достижения оптимальных эксплуатационных свойств объекта из сэндвич-панелей, а также для придания ему законченного эстетического вида используются фасонные элементы.
- Фасонные элементы по внешнему виду, длине, конфигурации и назначению определяются на стадии проектирования и изготавливаются согласно каталогу АО «Профсталь». Оптимальный перехлест фасонных элементов при монтаже составляет 100 мм.
- Вертикальный монтаж фасонных элементов на фасаде необходимо начинать снизу вверх. В местах стыка фасонного элемента и панели, где возможно проникновение воды, необходимо нанести герметик для наружных работ. Это обеспечит дополнительную герметизацию стыка и оптимальные эксплуатационные характеристики зданию.
- В коньковом стыке кровельных панелей рекомендуется использование двойного конькового фасоного элемента – непосредственно самого конька большого (КБ 450) и обратной (внутренней) планки – конька обратного нижнего (КОН 300) (рис. 1). Монтаж нижнего (обратного) конька рекомендуется выполнять еще ДО монтажа кровельных панелей, т. к. он непосредственно примыкает к прогонам и укладка кровельных панелей осуществляется непосредственно на него (рис. 2). После монтажа кровельных панелей зазор заполнить монтажной пеной, уплотняющей мастикой и утеплителем. Стык закрыть верхним коньком большим (КБ 450).
Работы по завершению монтажа сэндвич-панелей.
После окончания монтажа панелей необходимо убрать следы загрязнений неагрессивными моющими средствами (мыльный раствор). Удаление грязи при помощи абразивных и агрессивных средств не допускается.
Места повреждения ЛКП необходимо обработать спреем для устранения дефектов соответствующего цвета по каталогу RAL.

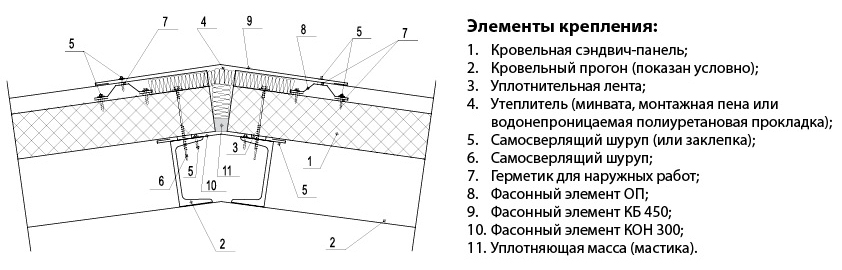

Рис. 1. Устройство двойного конькового фасонного элемента

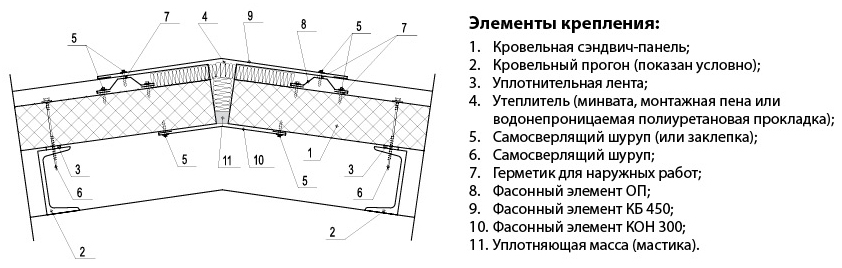

Рис. 2. Коньковый стык кровельных панелей по прогонам
ОБЩИЕ ПРАВИЛА УХОДА ЗА ПАНЕЛЯМИ
При эксплуатации кровли из сэндвич-панелей перемещаться необходимо по специальным подмостям, очистку снега с кровли проводить с осторожностью не повреждая лакокрасочное покрытие.
Не менее одного раза в год проводить внешний осмотр покрытия панелей и крепежных элементов. Возникшие повреждения лакокрасочного покрытия необходимо обработать спреем для устранения дефектов соответствующего цвета по каталогу RAL.
Загрязнения покрытия возникшие в процессе эксплуатации смывают мыльным раствором после чего смывают проточной водой. Нельзя использовать растворители, химические составы, абразивные средства.
УПАКОВКА, ПОГРУЗКА - РАЗГРУЗКА, ТРАНСПОРТИРОВКА СЭНДВИЧ-ПАНЕЛЕЙ
Упаковка сэндвич-панелей
- Сэндвич-панели, выпускаемые АО «Профсталь», формируются в пакеты. Пакет состоит из уложенных друг на друга сэндвич-панелей. Сэндвич-панели укладываются в пакеты горизонтально одна на другую. Если панели разной длины, то сначала укладывают панели наибольшей длины, а сверху последовательно укладывают сэндвич-панели – каждая короче предыдущей (рис. 1). Для защиты панелей от повреждений и воздействий окружающей среды пакет укладывается на пенополистирольные бруски и оборачивается полиэтиленовой пленкой (рис. 2, стр. 55).
- Для перевозки сэндвич-панелей автомобильным транспортом пакеты с сэндвич-панелями помещают на пенополистирольные бруски в стрейч-пленке, для перевозки сэндвич-панелей железнодорожным транспортом пакеты сэндвич-панелей помещают в транспортировочные ящики на деревянные поддоны.
- Поддон состоит из продольных досок 25х150 (180), поперечных брусков 75х110, подстропников 40х150, стяжной металлической ленты и подкладных досок 25х75.
- Для перевозки сэндвич-панелей ж/д транспортом используется деревянный ящик. Для удобства выгрузки и по желанию клиента пакеты сэндвич-панелей комплектуются металлическими стропами. Количество сэндвич-панелей на поддоне или в ящике и высота пакета зависит от толщины и вида сэндвич-панелей (табл. 15).

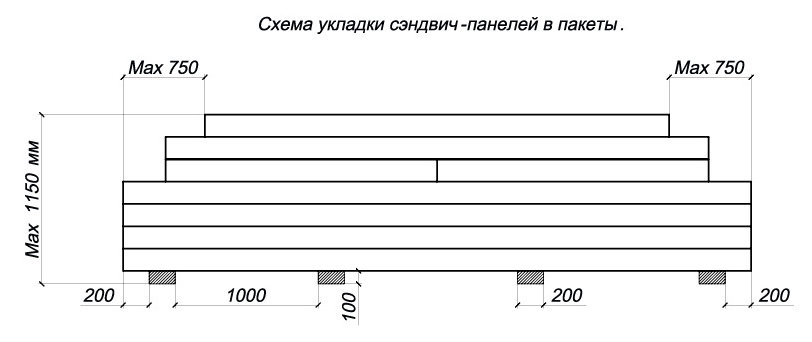

Рис. 1. Схема укладки сэндвич-панелей в пакеты

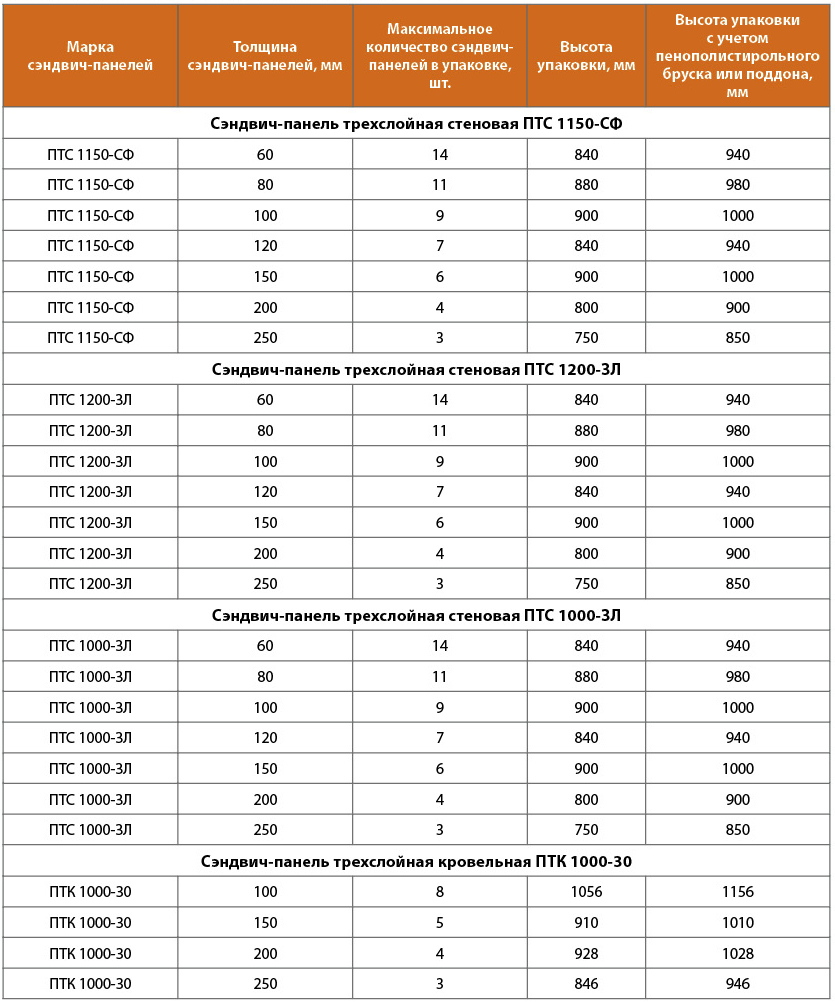

Таблица 15. Характеристики упаковки сэндвич-панелей

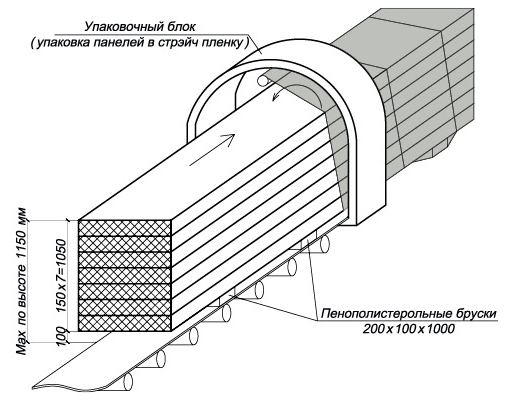

Рис.2. Схема процесса упаковки сэндвич-панелей
Виды упаковки сэндвич-панелей

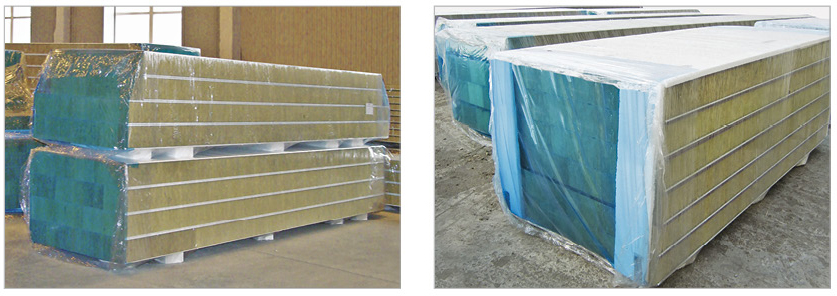

1. Стандартная упаковка сэндвич-панелей | 2. Усиленная упаковка сэндвич-панелей
|

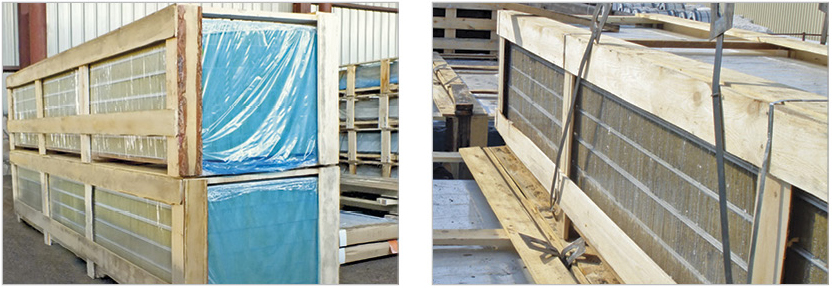

3. Упаковка сэндвич-панелей ящик |
|
ПРАВИЛА ПОГРУЗКИ - РАЗГРУЗКИ СЭНДВИЧ-ПАНЕЛЕЙ
- Работы по погрузке-разгрузке сэндвич панелей следует вести исключительно механизированным способом.
- Упаковки сэндвич-панелей всегда следует перемещать только по одной.
- При погрузке упаковок с панелями следует использовать текстильные стропы соответствующей грузоподъемности. Для облегчения выгрузки панелей из железнодорожного транспорта разрешается комплектовать ящики металлическими стропами. Также необходимо использовать гофрированный картон для прокладки между доской и сэндвич-панелью, что бы не допустить повреждения ЛКП в следствии трения доски о панель.
- При погрузке упаковок с панелями в автотранспорт следует защитить упаковку от соприкосновения с силовыми элементами борта автомобилей.
- Разгрузку упаковок следует осуществлять краном любого типа соответствующей грузоподъемности, при этом следует обратить внимание, чтобы стропы располагались на подстропниках (рис. 1).
- Возможна только «верхняя» погрузка-разгрузка сэндвич панелей в транспорт.
- Текстильные стропы не должны касаться сэндвич панелей. В противном случае возможны повреждения замковой зоны сэндвич панелей. При поднятии обращать внимание на центр тяжести пакета.
- При разгрузке необходимо исключить сбрасывание упаковок.

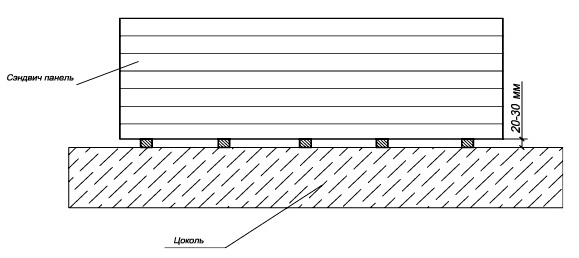

- Упаковки следует разгружать на ровную, заранее подготовленную поверхность (площадку складирования).
- Упаковки с панелями нельзя толкать и тащить.
- При разгрузке длинных сэндвич-панелей необходимо использовать траверсу (рис.2)
- При разгрузке необходимо учитывать требования инструкции по погрузке-разгрузке и упаковочного листа, закрепленного на упаковке.

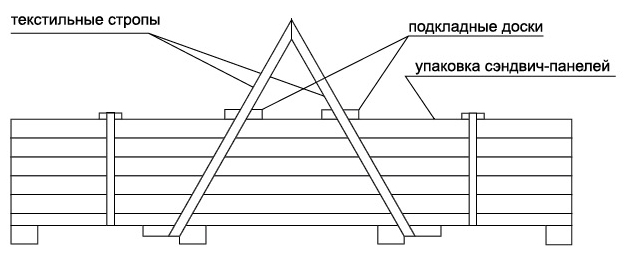

Рис. 1. Схема погрузки сэндвич-панелей

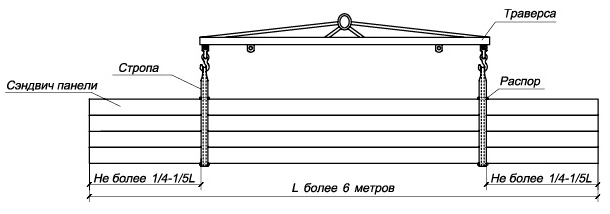

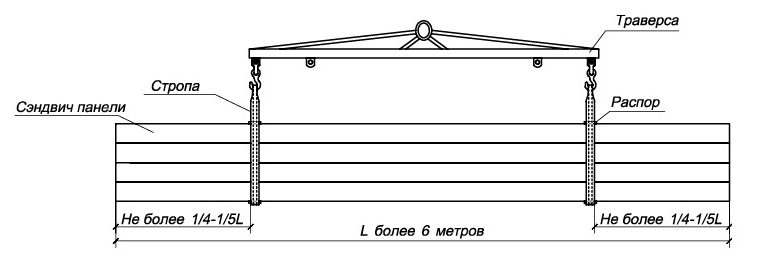

Рис. 2. Погрузка с помощью траверсы
- Пакеты сэндвич панелей транспортируют всеми видами транспортных средств в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
- Транспортировку следует осуществлять ТОЛЬКО в упакованном виде.

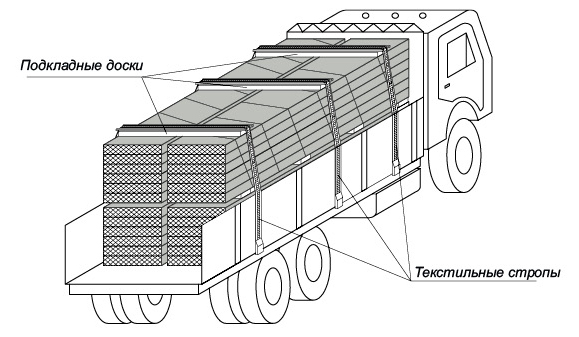

- Для перевозки сэндвич-панелей применяется грузовой автотранспорт с кузовом в виде ровной открытой платформы или тентованного кузова с открывающимся верхом для погрузки-разгрузки. НЕ ДОПУСКАЕТСЯ перевозить пакеты с сэндвич-панелями специализированным автотранспортом, предназначенным для иных видов грузов (автотранспорт для перевозки леса (лесовозы), щебня, камня, бетона, для перевозки легковых автомобилей, а также закрытый автотранспорт – «будки», «бабочки», автобусы и пр.)
- В кузове обязательно должны быть предусмотрены проушины для крепления пакетов с сэндвич-панелями. Длина и ширина кузова автомобиля должны быть не менее длины и ширины перевозимых пакетов с запасом 2-3 см. Транспортируемые пакеты допустимо укладывать при погрузке в 1 или 2 яруса.
- Для фиксирования пакетов при перевозке применяются специальные текстильные ленты. Крепление пакетов к кузову автотранспортного средства осуществляется с шагом в среднем 1,5 м.

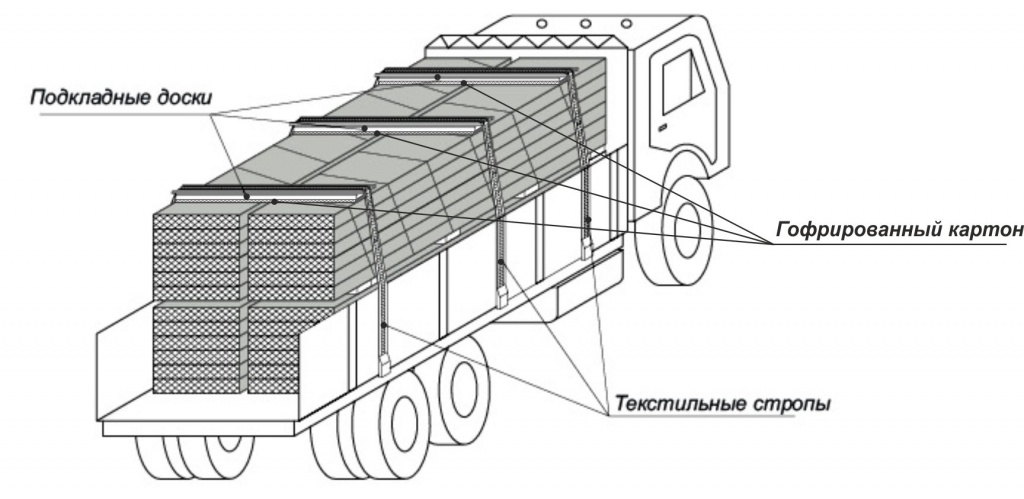

- При погрузке под каждую стропу необходимо поместить под стропную доску (рис. 1).
- В ходе транспортировки водитель должен периодически проверять стабильность груза и плотность связки. Если связки слабо натянуты их необходимо затянуть. Во избежание повреждения сэндвич-панелей не допускается соприкосновение пакетов с элементами кузова автомобиля.
- При перевозке железнодорожным или речным (морским) транспортом сэндвич-панели необходимо упаковывать в деревянные ящики.
- Ящики загружают в полувагон и раскрепляют деревянными клиньями. При погрузке необходимо учитывать высоту ящиков верхнего яруса и высоту стенки полувагона: верхний ящик не должен выступать более чем на 1/3 от своей высоты над верхним краем полувагона.
- Размеры и конструкция ящиков зависят от типа и размеров сэндвич-панелей.
- При погрузке ящиков на речной (морской) транспорт их необходимо закрепить к поверхности транспорта (палубе) стропами или стальными тросами к специальным крепежным проушинам для крепления грузов. Погрузку рекомендуется осуществлять в один ярус.
- Грузить пакеты с сэндвич-панелями на уже имеющийся в кузове транспота груз, или уже под другой груз – ЗАПРЕЩАЕТСЯ. Это неизбежно повлечет повреждение сэндвич-панелей.
- В транспорте, на поверхности пола или стен кузова, не должно быть острых элементов, гвоздей и других элементов.
- Выступающие части кузова, которые могут повредить пакеты с сэндвич-панелями при транспортировке, должны быть соответствующим образом отделены от пакетов пенополистирольными брусками, прокладками из фанеры или картона.
