Инструкции по монтажу
Монтаж ограждающих конструкций ОКЗ
1. Шуруповерт.
2. Ручной бур или лопата.
3. Уровень.
4. Рулетка.
5. Шнур для разметки.
6. Сверло на 3мм.
7. Электролобзик с лезвием по металлу.
8. Шлиф-машинка.
9. Бетон

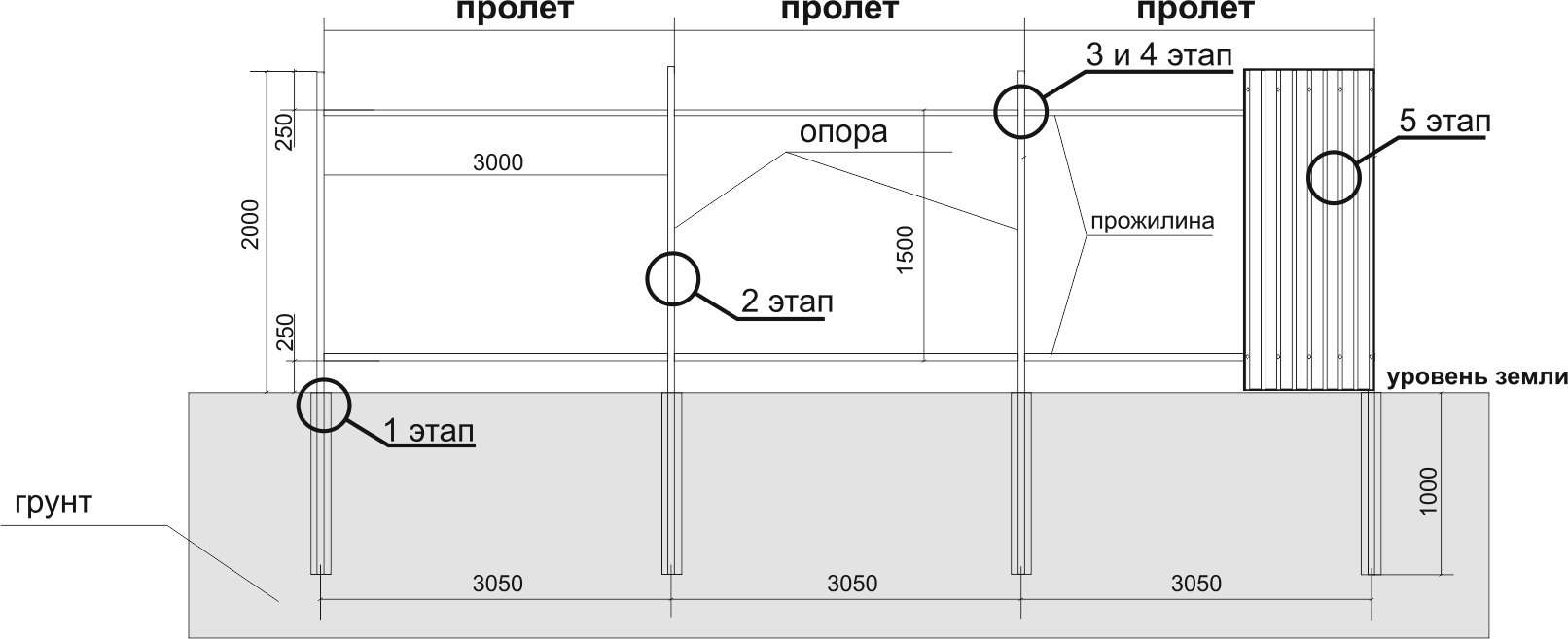

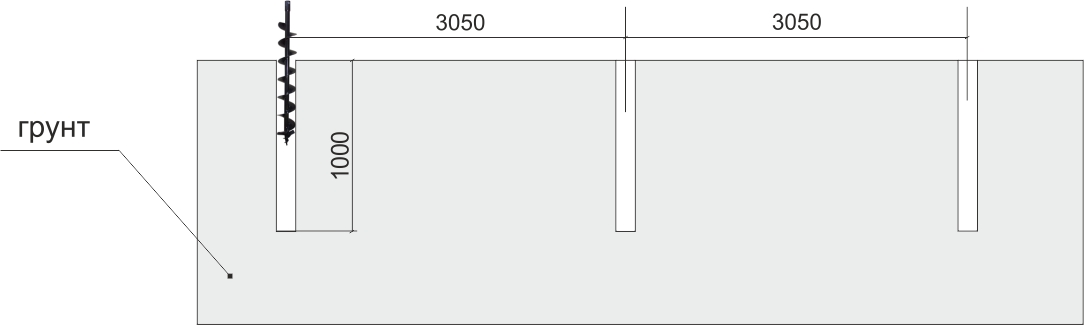

1 этап. Разметка и подготовка участка
На поверхности земли вдоль линии предполагаемого забора, с помощью шнура и рулетки, нужно установить метки с шагом 3,05 м. В местах отметок выкопать или просверлить буром отверстия глубиной 1 м.

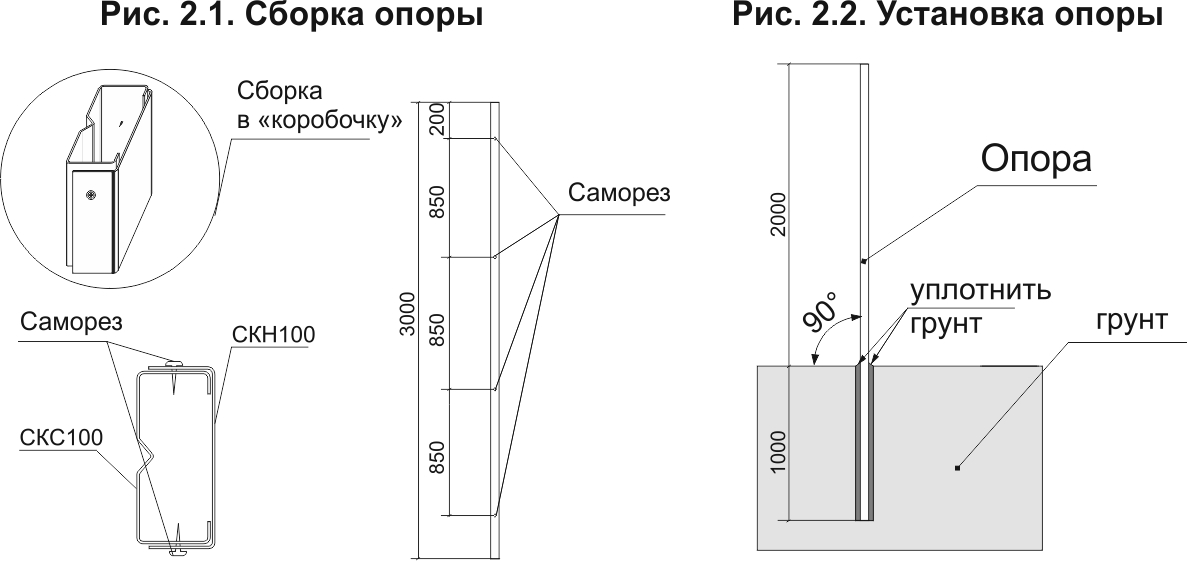

2 этап. Сборка и установка опор

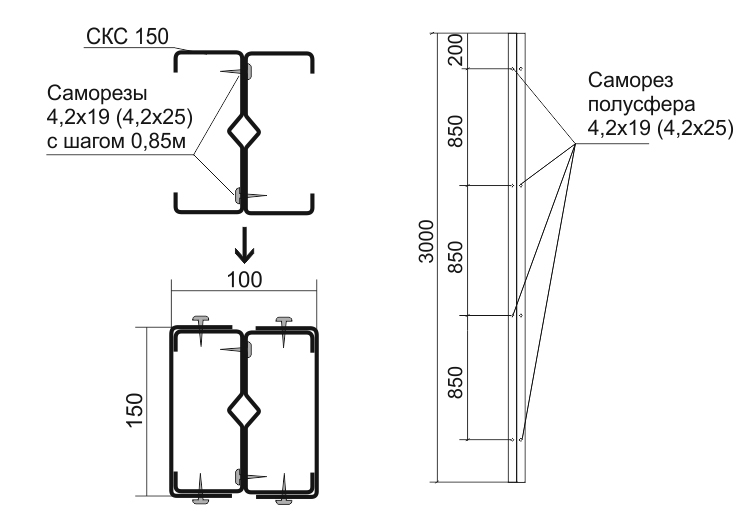

Опоры нужно собрать в «коробочку» при помощи восьми саморезов пресс-шайба 4,2х19 мм «GF» или (4,2х25 мм «К») с шагом 0,85 м (рис. 2.1.) и поместить в заготовленное углубление.
С помощью уровня установить опору строго вертикально, засыпать углубление грунтом с послойной утрамбовкой (рис. 2.2).

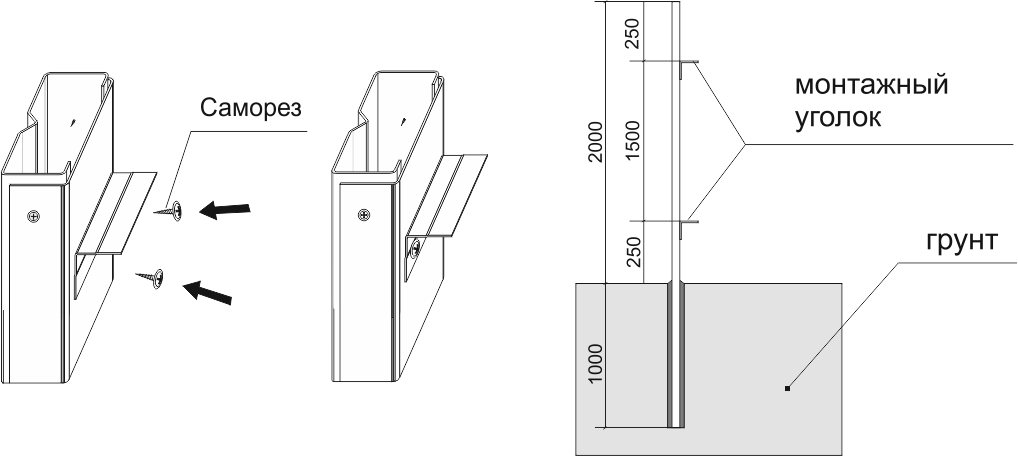

3 этап. Сборка каркаса
Для создания каркаса необходимы монтажные уголки. Их нужно прикрепить к опорам по 2 шт. с одной и с другой стороны при помощи саморезов пресс-шайба 4,2*19 мм «GF» или (4,2*25 мм «K»).

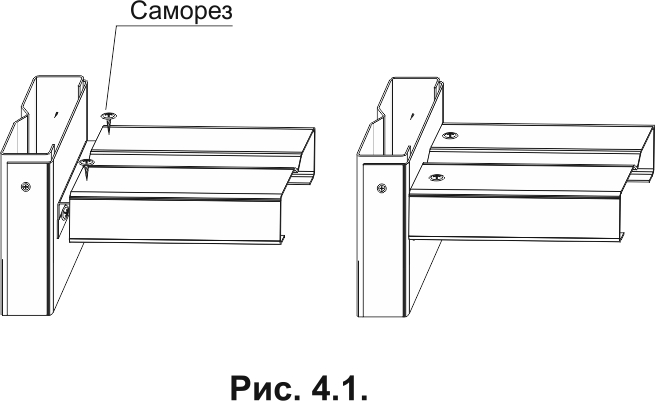

4 этап. Установка прожилин
На монтажные уголки нужно установить прожилины - сначала нижнюю, затем верхнюю. Прожилины прикрепить к уголкам саморезами пресс-шайба 4,2*19 мм «GF» или (4,2*25 мм «K») - по 2 самореза в каждый уголок (рис. 4.1).
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия!
Перед монтажем снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
5 этап. Монтаж обшивки забора

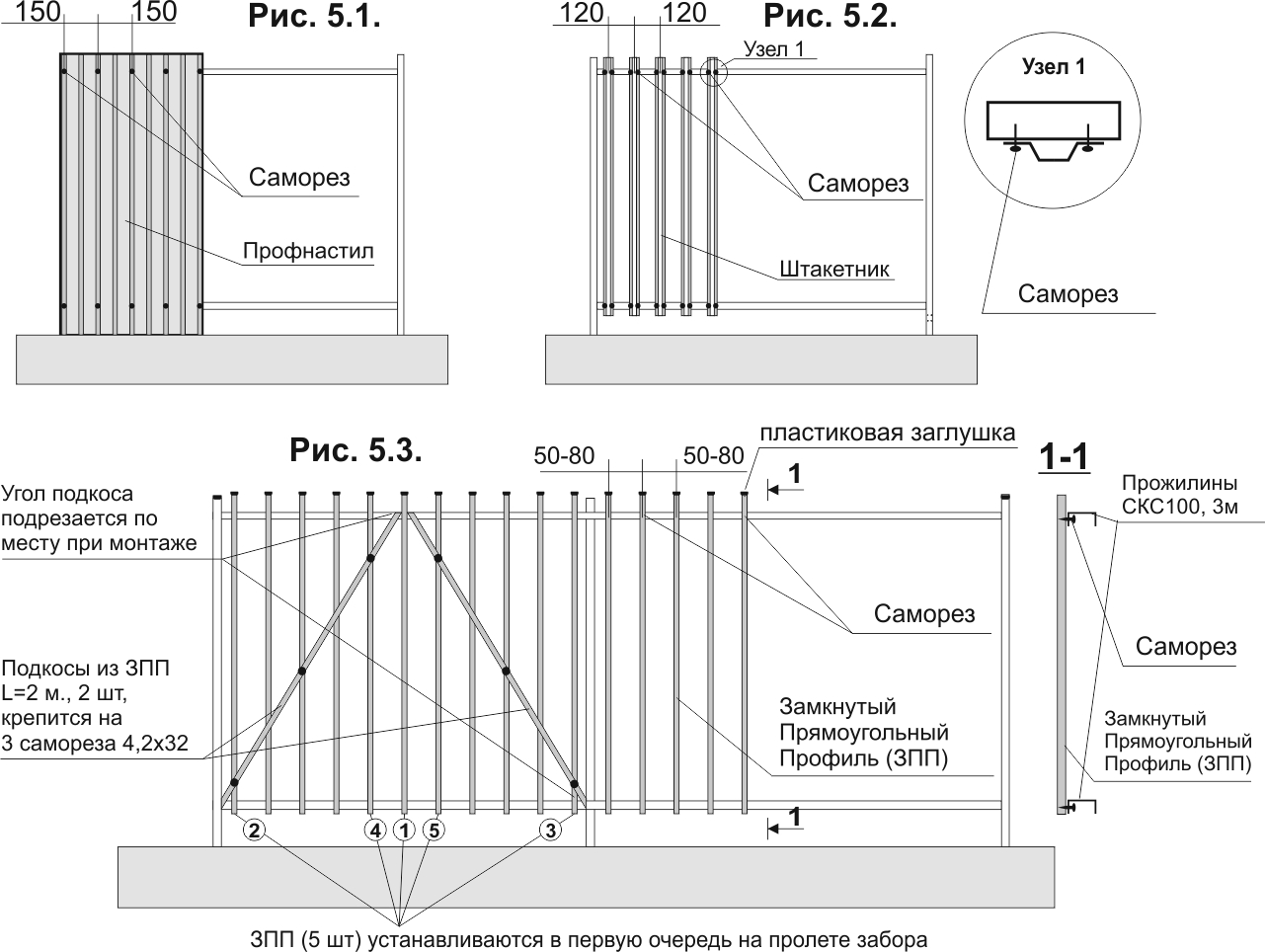

После сборки каркасов всех пролетов к прожилинам нужно прикрепить обшивку забора. Вид обшивки забора (профлист, штакетник, Замкнутый Прямоугольный Профиль (ЗПП)) и саморезы для его крепления, а так же пластиковые заглушки 20х30 мм для ЗПП по желанию заказчика приобретаются отдельно от комплекта каркаса забора.
Монтаж профнастила осуществлять с помощью саморезов со сверлом 5,5*25 мм. При монтаже обшивки забора из профнастила шаг саморезов составляет 150 мм, как по нижней, так и по верхней прожилине (рис. 5.1).
Монтаж штакетника осуществлять с помощью саморезов пресс-шайба 4,2*19 мм или 4,2*25 мм при шаге - 120 мм. (по 2 самореза в верхнюю и нижнюю прожилины (4 самореза на 1 планку штакетника) (рис. 5.2).
Монтаж ограждения из Замкнутого Прямоугольного Профиля (ЗПП) осуществлять с помощью саморезов пресс-шайба 4,2*32 мм, согласно шагу ЗПП 50-80 мм (шаг ограждения может меняться по желанию заказчика). Саморезы крепятся с внутренней стороны прожилин (рис. 5.3, разрез 1-1). Планки ЗПП крепятся по 1 саморезу в верхнюю и нижнюю прожилины (2 самореза на 1 планку ЗПП). Подкос монтируется после установки пяти вертикальных ограждающих ЗПП, с помощью саморезов полусфера 4,2*32 мм. - 3 шт. (рис. 5.3). По окончанию монтажа ЗПП на верх каждого профиля установить пластиковую заглушку.

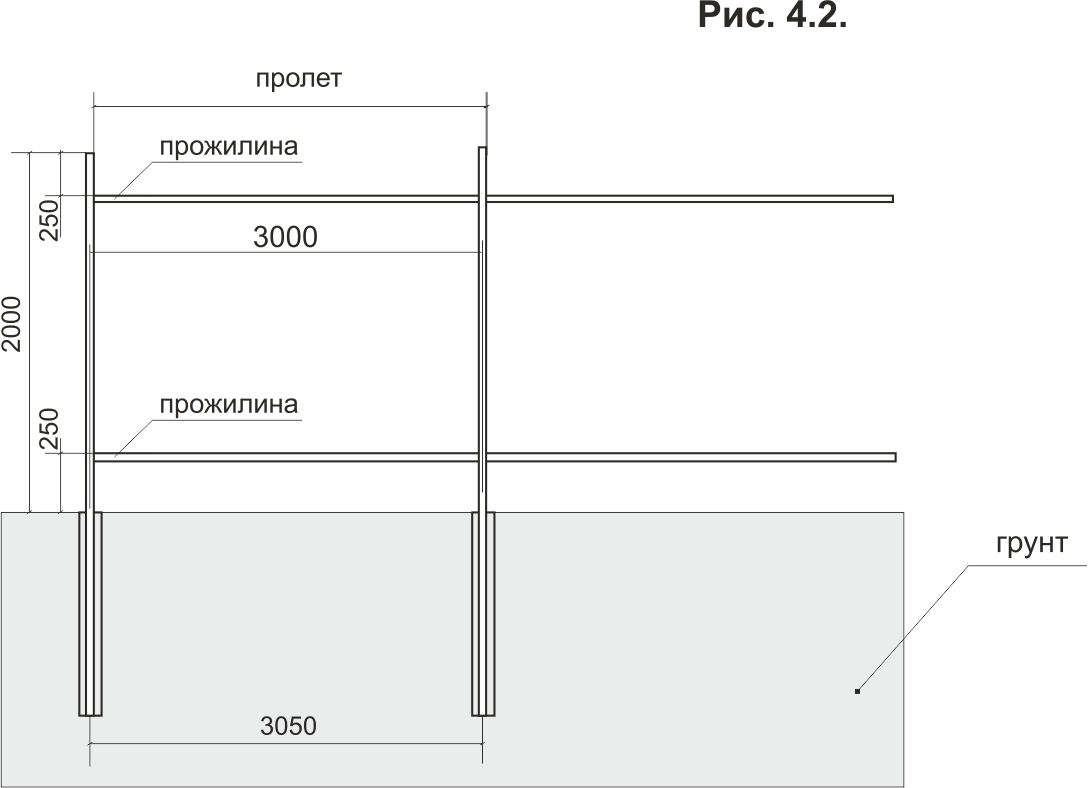

Стандартная высота готового забора - 2м, шаг стоек 3,05 м.

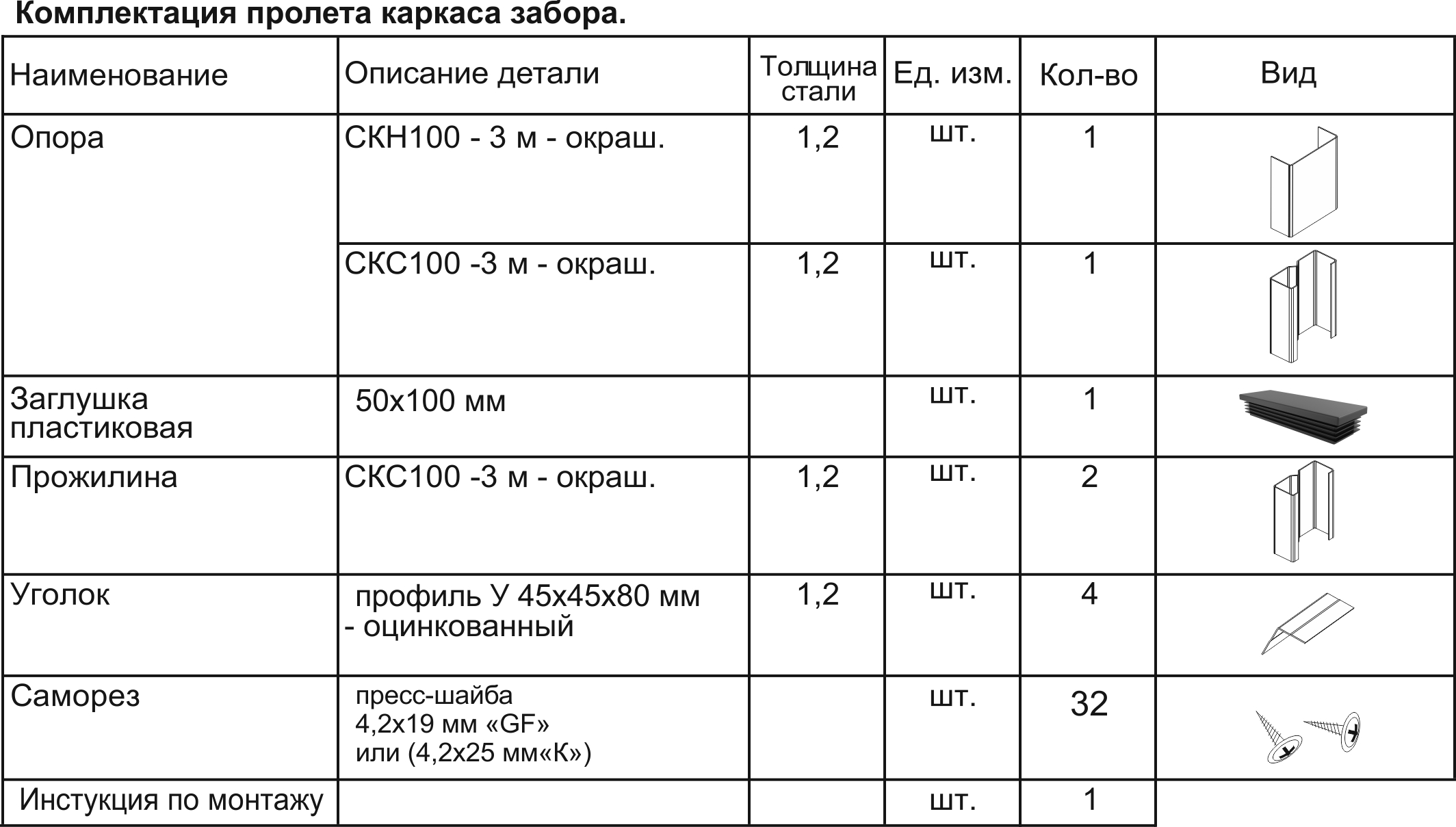

Комплектация пролета каркаса забора.

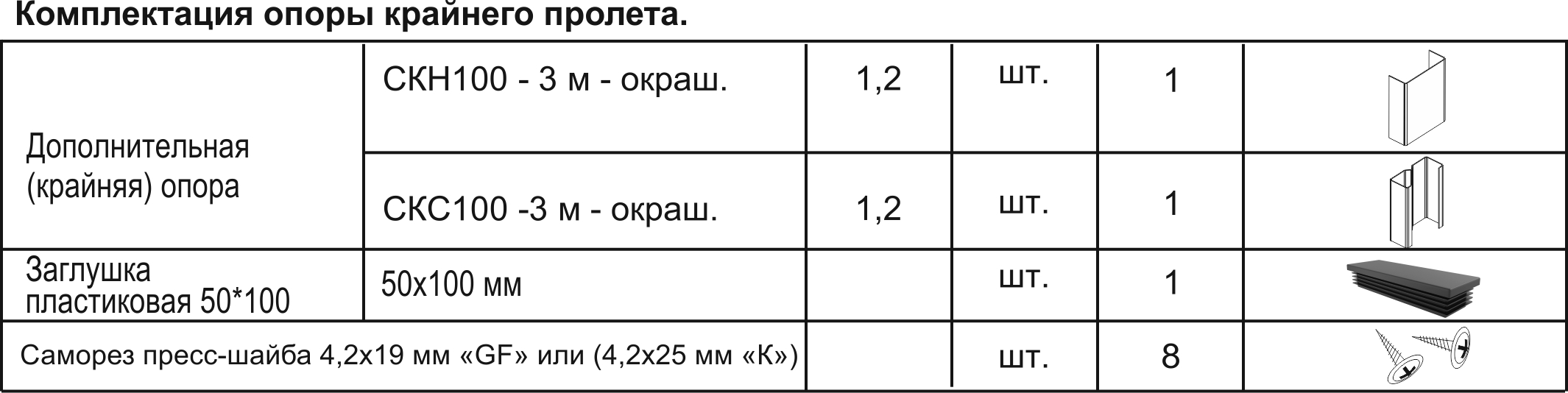

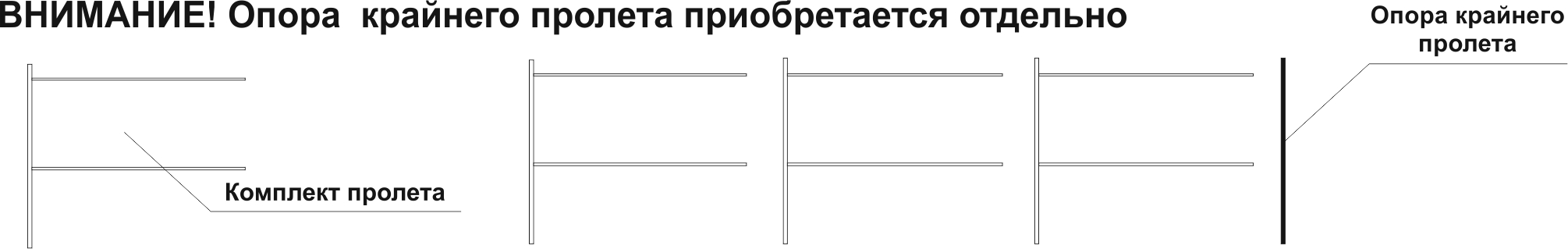

ВНИМАНИЕ! Опора крайнего пролета приобретается отдельно!
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
ИНСТРУКЦИЯ ПО МОНТАЖУ КАРКАСА КАЛИТКИ
Для сборки калитки вам потребуется инструмент и материалы:
2. Ручной бур или лопата;
3. Уровень;
4. Рулетка
5. Шнур для разметки;
6. Сверла на 3 мм. и на 8 мм.;
7. Электролобзик с лезвием по металлу;
9. Шлиф-машинка;
9. Ножницы по металлу;
10. Бетон.

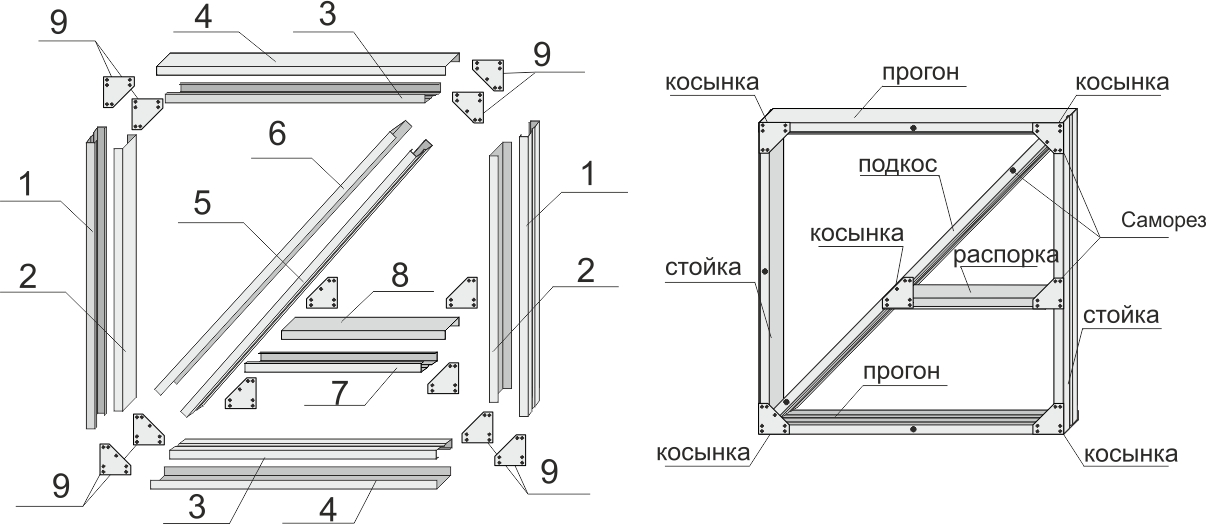

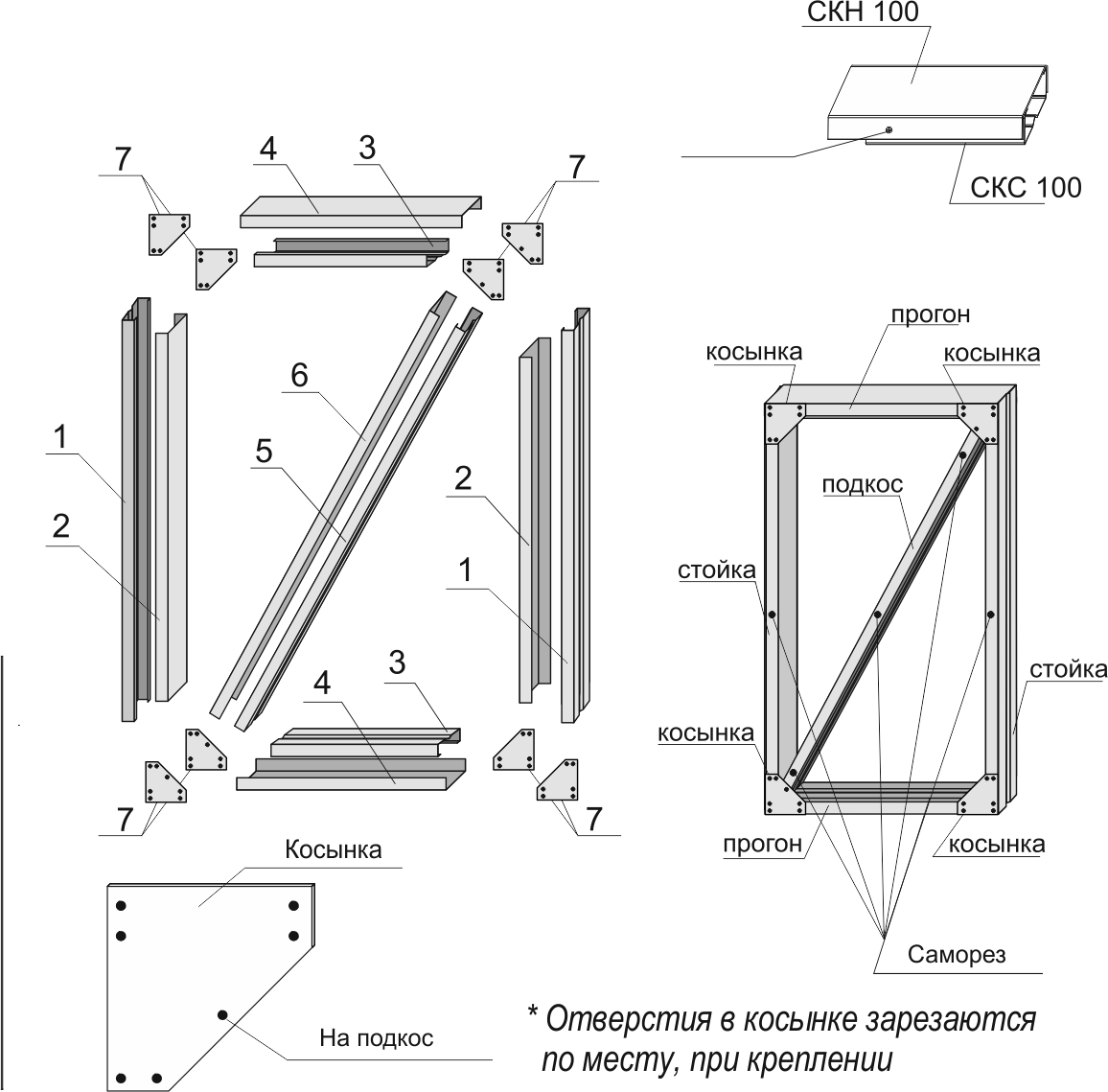

1 этап. Сборка каркаса створки калитки.
Осуществлять сборку каркаса створки калитки на ровной поверхности.
Каркас створки калитки состоит из каркасных профилей СКС 100 и СКН 100. Их следует собрать в 4 "коробочки", которые образуют замкнутый каркас. В створке калитки по диагонали устраивается подкос, выполненный из тех же каркасных профилей СКС 100 и СКН 100, собранных в "коробочку".

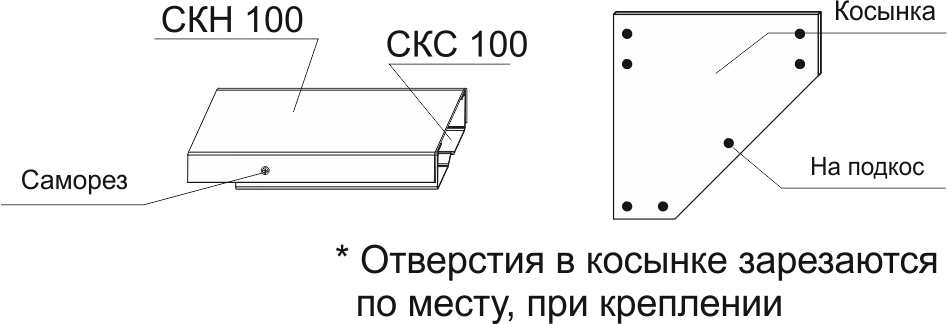

Дополнительно створку калитки скрепить с помощью косынок - по 4 косынки на каждую сторону створки калитки (8 косынок на 1 калитку). Сборка всех пар профилей для калитки и крепление косынок осуществляется с помощью саморезов пресс-шайба со сверлом 4,2*19 мм «GF» или (4,2*25 мм «К»).
2 этап. Подготовка грунта

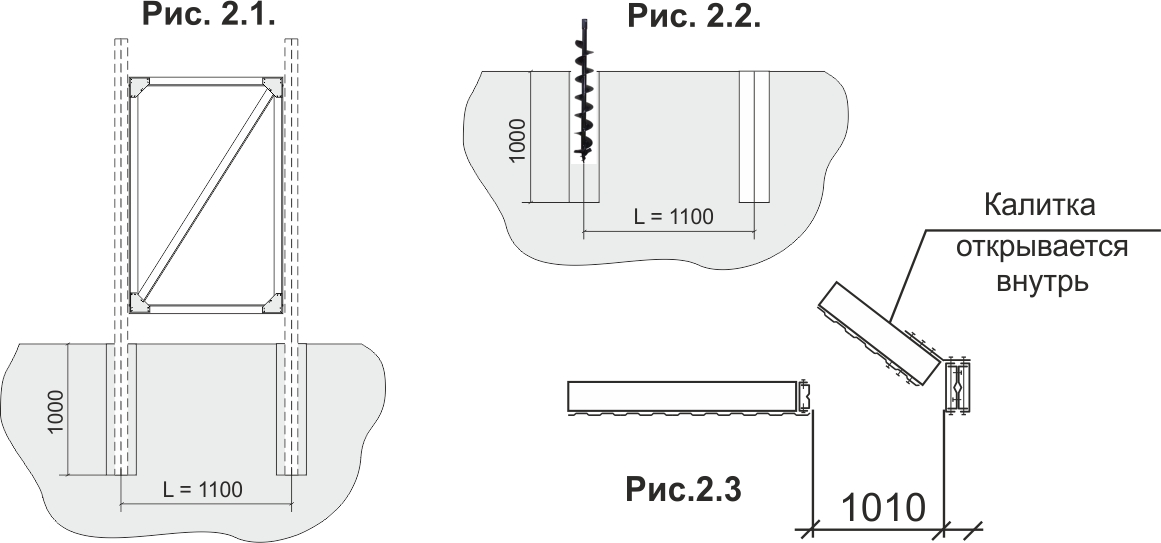

С помощью шнура и рулетки на участке земли нужно отметить отрезок, равный ширине каркаса калитки. Установить метку по оси стойки с шагом, равным ширине собранного каркаса калитки с учетом ширины опоры калитки (усиленная опора из двух пар профилей СКС 150 и СКН 150). Размер такой опоры 150х100 (рис. 3.1). Этот размер необходимо учесть для беспрепятственного открывания калитки (рис. 2.3). Створка калитки открывается внутрь участка! Отсчет метки вести от оси крайней опоры пролета забора. (рис. 2.1). В местах отметок выкопать или просверлить буром отверстия глубиной 1 м. (рис. 2.2).

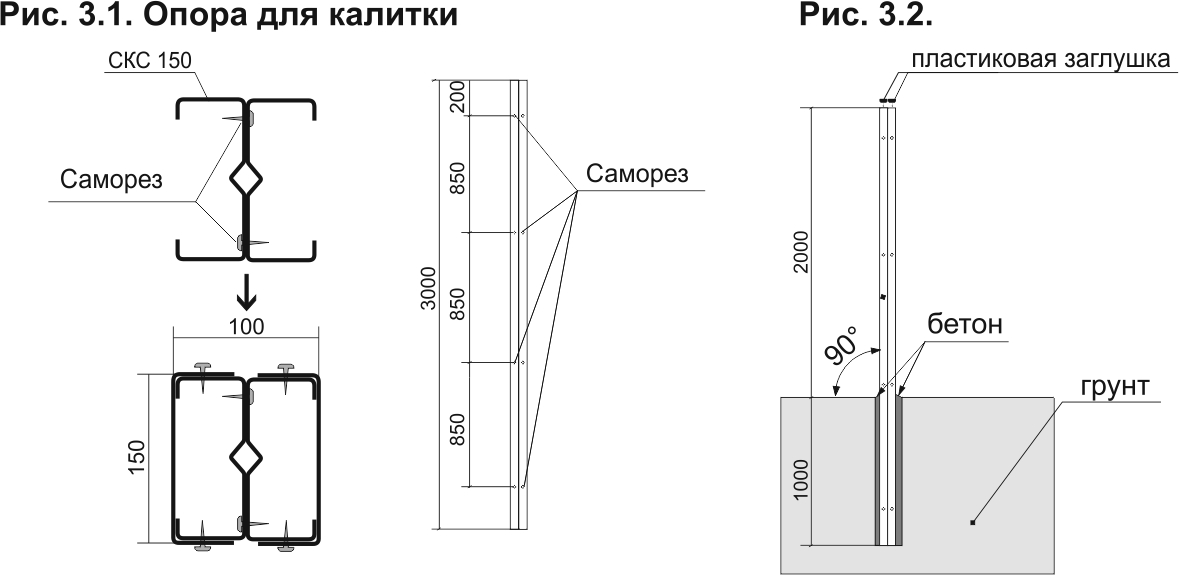

3 этап. Монтаж опоры для калитки.
Опора, на которую будет прикреплена створка калитки усиленная, состоит из двух пар каркасных профилей СКС 150 и СКН 150 (рис. 3.1). Ее сборка осуществляется в "коробочку" при помощи саморезов пресс-шайба 4,2*19 мм "GF" или (4,2*25 мм. "K") с шагом 0,85 м.
При креплении стоечных профилей СКС 150, необходимо закрепить саморезы внутри максимально близко к полкам профиля.

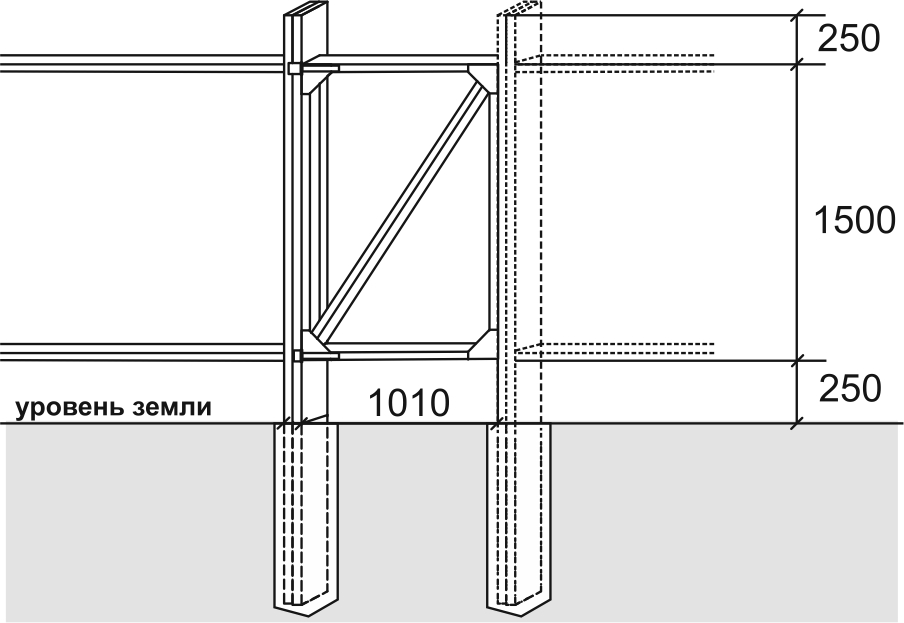

Собранную опору следует поместить в заготовленное углубление, с помощью уровня установить строго вертикально и забетонировать (рис. 3.2). По окончанию монтажа на верх опоры установить пластиковые заглушки.
4 этап. Крепление калитки к опоре.

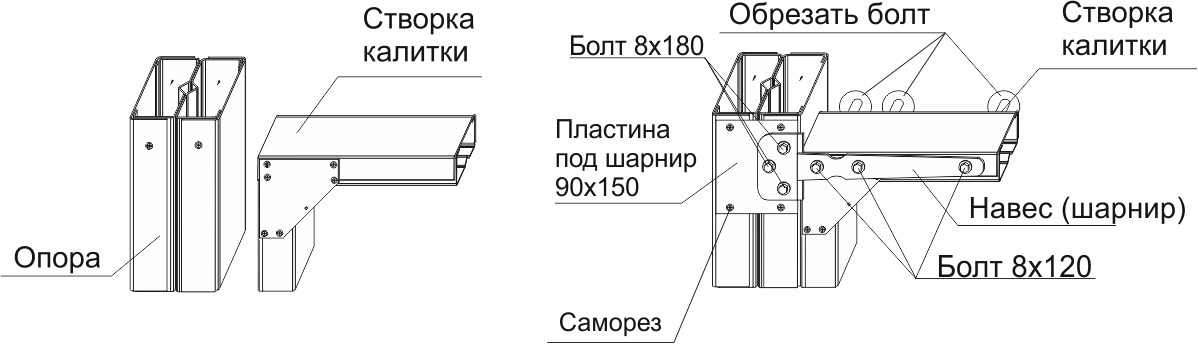

Створка калитки крепится к опоре с помощью навесов. Перед креплением навесов (шарниров) на опору необходимо закрепить платины под шарнир 90х150 мм. на саморезы пресс-шайба 4,2*19 мм. "GF" или (4,2*25 мм. "К") (на одну опору - 2 пластины, 4 самореза на одну платину). Для крепления навесов использовать болты 8х120 - 3 шт. и 8х180 - 3 шт. на каждый навес. После крепления болтов остатки болта нужно срезать.
ВНИМАНИЕ! Не рекомендуется крепить створку калитки на опору, к которой крепится и створка ворот! Только на отдельную опору, включенную в комплект с калиткой. При использовании связи опор калитки пластиковые заглушки не требуются!

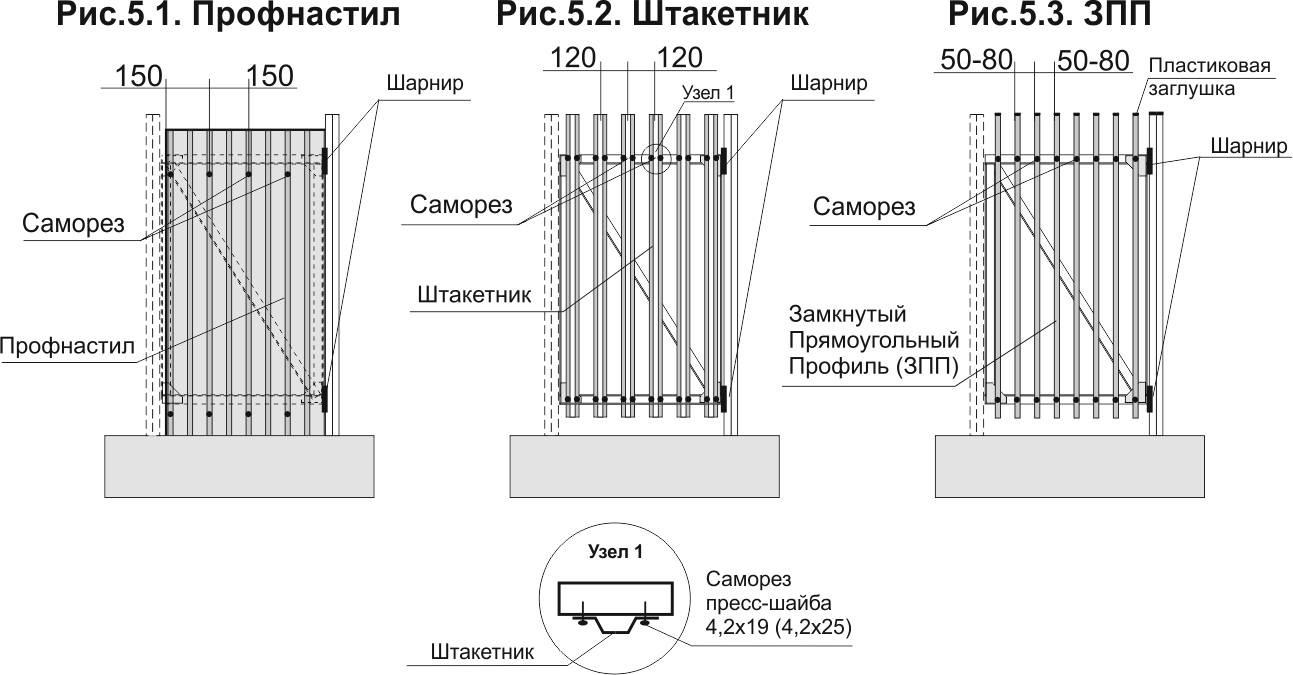

5 этап. Монтаж обшивки калитки.
Внимание! Створка калитки открывается внутрь участка! Вид обшивки забора (профлист, штакетник, Замкнутый Прямоугольный Профиль (ЗПП)) и саморезы для его крепления, а так же пластиковые заглушки 20х30 мм. для ЗПП по желанию заказчика приобретаются отдельно от камплекта каркаса забора.
Монтаж профнастила осуществлять с помощью саморезов со сверлом 5,5*25 мм. При монтаже обшивки из профнастила шаг саморезов составляет 150 мм. как по нижнему, так и по верхнему прогону каркаса калитки (рис. 5.1).
Монтаж штакетника осуществлять с помощью саморезов пресс-шайб 4,2*19 мм. или 4,2*25 мм. при шаге - 120 мм.(по 2 самореза в верхнюю и нижнюю прожилины (4 самореза на 1 планку штакетника) (рис. 5.2).
Монтаж ограждения из Замкнутого Прямоугольного Профиля (ЗПП) осуществлять с помощью саморезов пресс-шайб 4,2*32 мм., согласно шагу ЗПП 50-80 мм (шаг ограждения может меняться по желанию заказчика). Планки ЗПП крепятся по 1 саморезу в верхний и нижний прогон (2 самореза на 1 планку ЗПП). По окончанию монтажа ЗПП на верх каждого профиля установить пластиковую заглушку.
Стандартная высота калитки с обшивкой - 2 м.

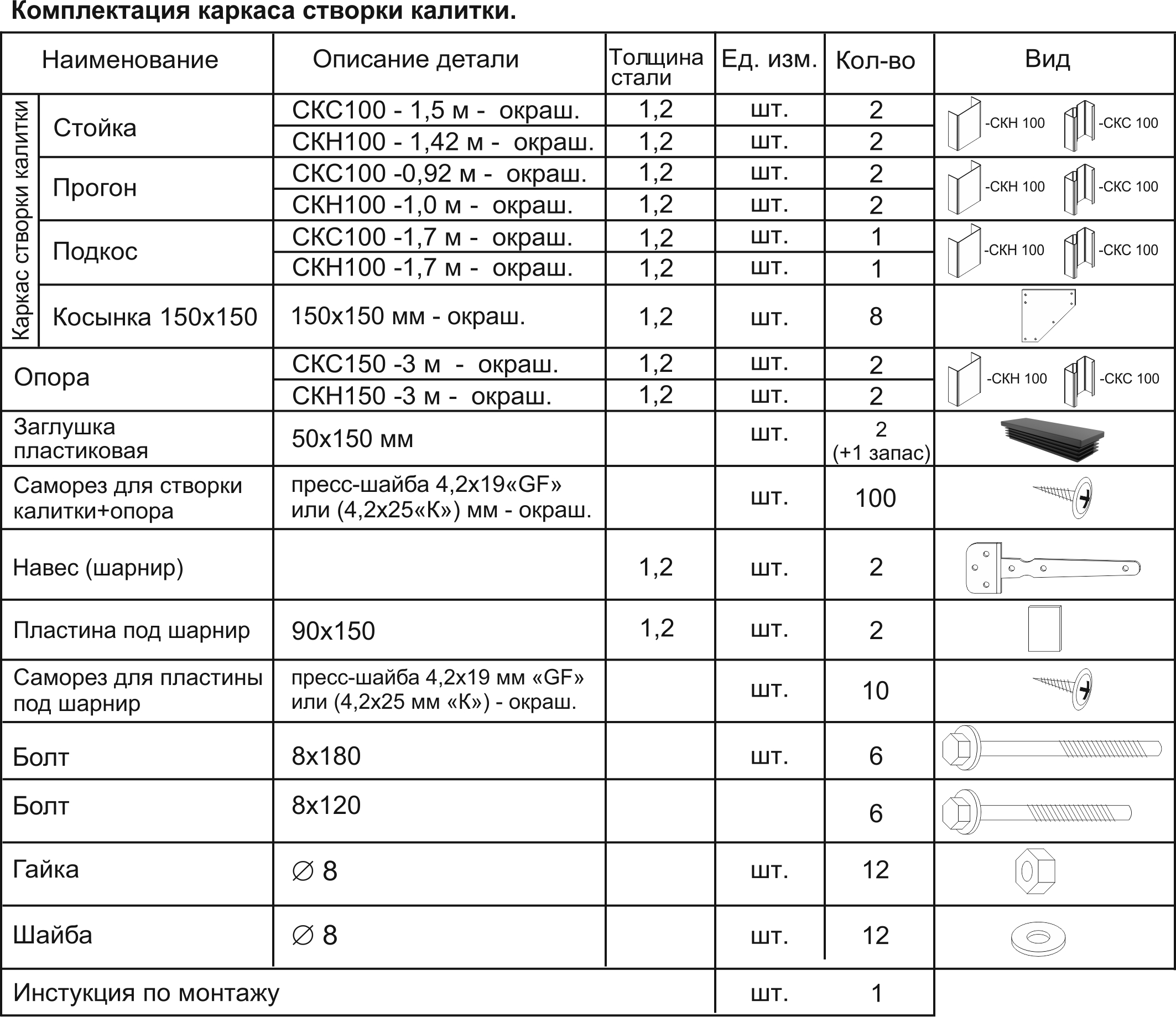

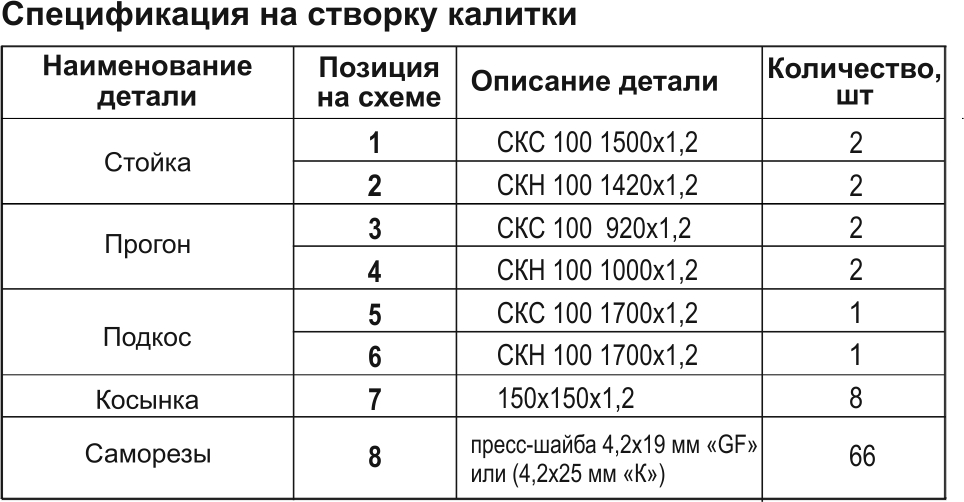

КОМПЛЕКТАЦИЯ КАРКАСА СТВОРКИ КАЛИТКИ.
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
ИНСТРУКЦИЯ ПО МОНТАЖУ КАРКАСА ВОРОТ 3М.
Для сборки каркаса ворот вам потребуется инструмент и материалы:
2. Ручной бур или лопата;
3. Уровень;
4. Рулетка
5. Шнур для разметки;
6. Сверло на 3 мм. и на 8 мм.;
7. Электролобзик с лезвием по металлу;
8. Шлиф-машинка;
9. Ножницы по металлу;
10. Бетон.
1 этап. Сборка каркаса створок ворот.
Осуществлять сборку каркаса створки ворот на ровной поверхности.

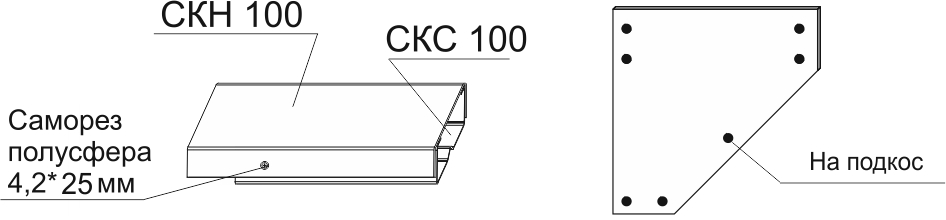

Каркас створок ворот выполнен из каркасных профилей СКС 100 и СКН 100. Их следует собрать в 4 "коробочки", которые образуют замкнутый каркас. Длина профилей зависит от размера створки ворот. Для 3-х метровых ворот 1 каркас створки имеет размер 1,5 м.х1,5 м. В створке ворот для усиления каркаса по диагонали и горизонтали устраиваются дополнительные прогоны - подкосы и распорки, выполненные из тех же каркасных профилей СКС 100 и СКН 100, собранных в "коробочку". Дополнительно створку ворот необходимо скрепить с помощью "косынок" - по 6 "косынок" на каждую сторону створки ворот (12 косынок на 1 створку).
Сборка всех пар профилей для ворот и крепление "косынок" осуществляется с помощью саморезов пресс-шайба 4,2*25 мм. "К" или "GF".
2 этап. Подготовка грунта.

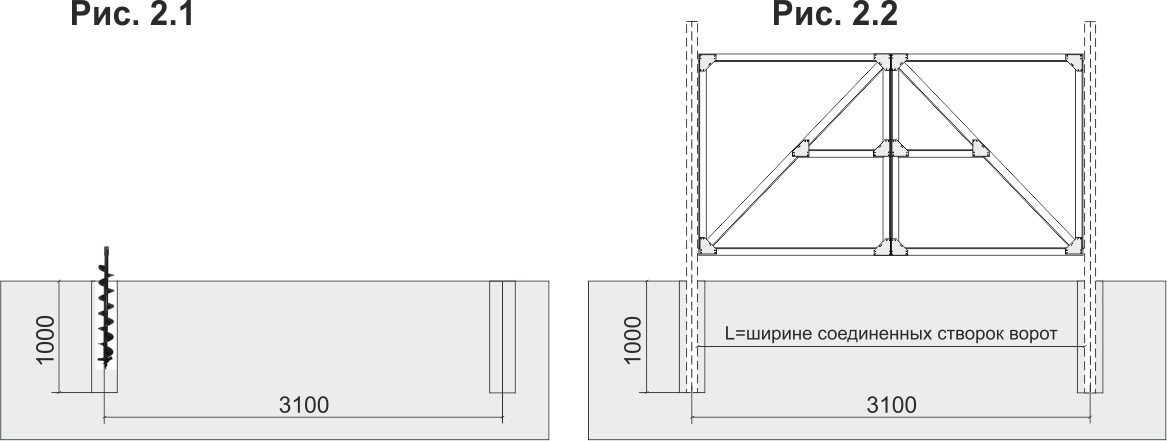

С помощью шнура и рулетки на участке земли нужно отметить места установки опор для ворот, расстояние должно равняться ширине двух створок каркаса ворот. Стандартное расстояние для 3-х метровых ворот - 3,1 м. (рис. 2.1). Установить нужную метку по оси опоры с шагом, равным ширине собранного каркаса двух створок ворот с учетом ширины опоры ворот (усиленная опора из двух пар профилей СКС 150 и СКН 150, размер такой опоры 150х100 мм. (рис. 3.1)).
Этот размер необходимо учесть для беспрепятственного открывания створок ворот (рис. 2.2). Створка ворот открывается внутрь участка! В местах отметок выкопать или просверлить буром отверстия глубиной 1 м.

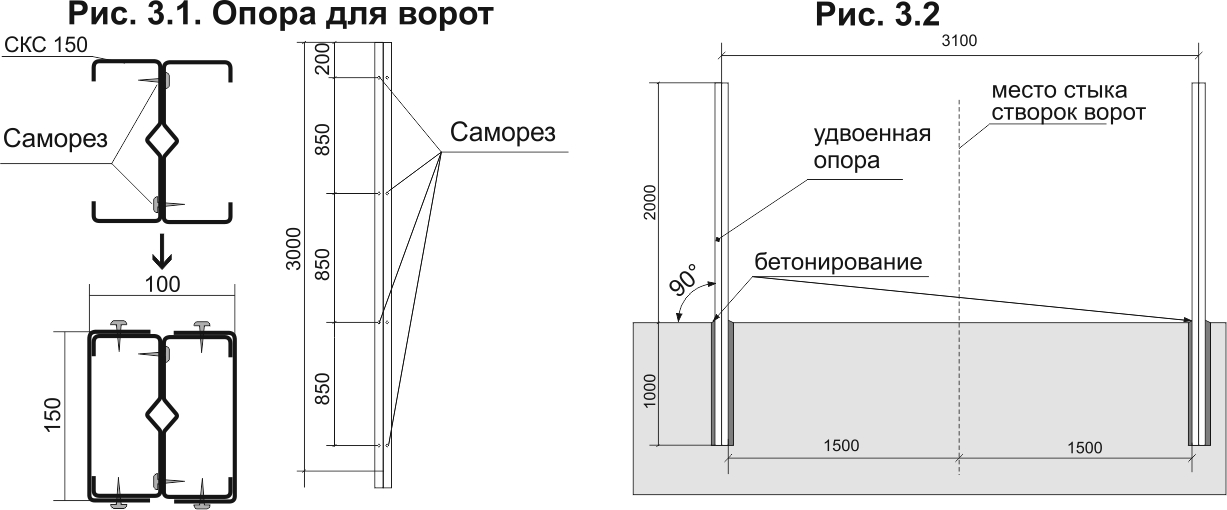

3 этап. Монтаж опор для ворот.
Опора, на которую будет прикреплена створка калитки, состоит из двух пар каркасных профилей СКС150 и СКН150 (рис. 3.1). Ее сборка осуществляется в "коробочку" при помощи саморезов пресс-шайб 4,2*19 мм "GF" или (4,2х25 мм. "К") с шагом 0,85 м.
При креплении стоечных профилей СКС 150, необходимо закрепить саморезы внутри максимально близко к полкам профиля.
Собранную опору следует поместить в заготовленное углубление, с помощью уровня установить строго вертикально и забетонировать (рис. 3.2). По окончанию монтажа на верх опоры установить пластиковые заглушки.
4 этап. Крепление створок ворот к опоре.

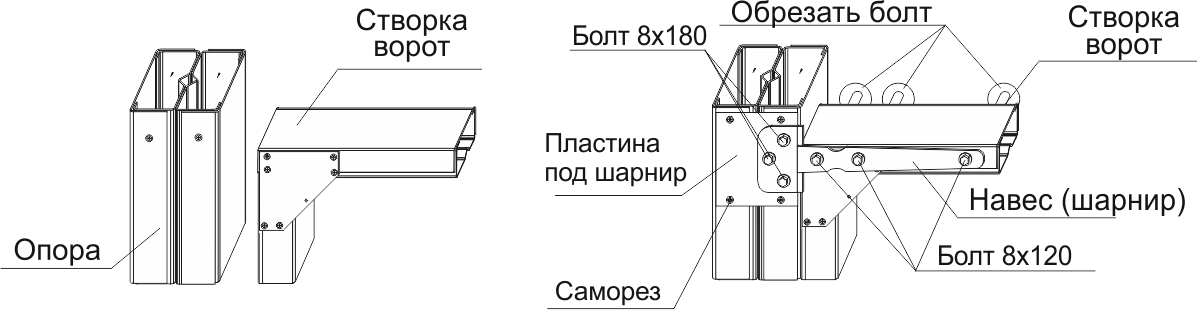

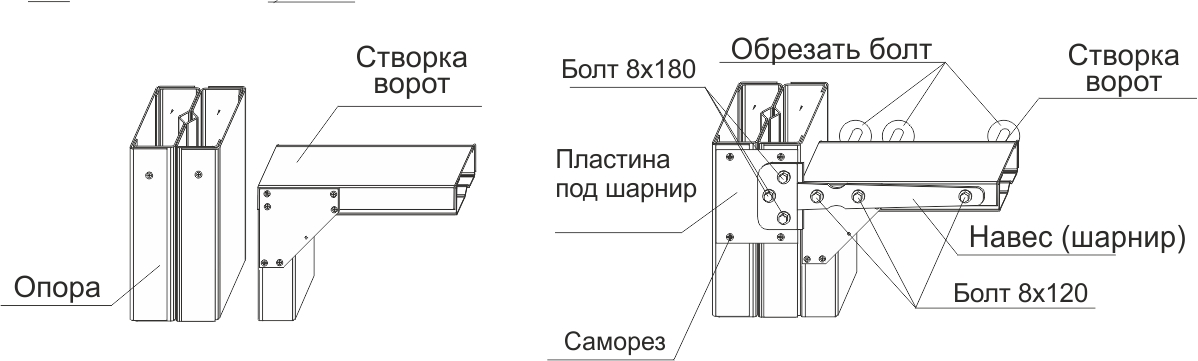

Створки ворот крепятся к усиленной (сдвоенной) опоре с помощью навесов. Перед креплением навесов (шарниров) на опору ворот необходимо закрепить пластины под шарнир 90*150 на саморезы пресс-шайба 4,2*25 "К" (на одну опору - 2 пластины, 4 самореза на одну пластину). Для крепления навесов использовать болты 8х120 - 3 шт. и 8х170 - 3 шт. на каждый навес (шарнир).

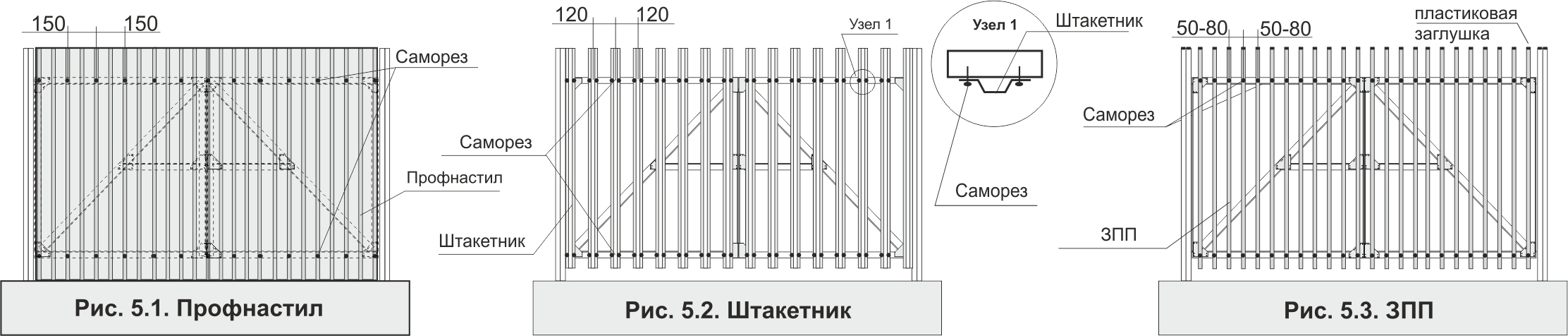

5 этап. Монтаж обшивки ворот.
Вид обшивки забора (профлист, штакетник, Замкнутый Прямоугольный Профиль (ЗПП)) и саморезы для его крепления, а так же пластиковые заглушки 20х30 мм. для ЗПП по желанию заказчика приобретаются отдельно от комплекта каркаса забора.
Монтаж профнастила осуществлять с помощью саморезов со сверлом 5,5*25 мм. При монтаже обшивки из профнастила шаг саморезов составляет 150 мм. как по нижнему, так и по верхнему прогону каркаса ворот (рис. 5.1).
Монтаж штакетника осуществлять с помощью саморезовов пресс-шайб 4,2*19 мм. или 4,2*25 мм. при шаге - 120 мм. - по 2 самореза в верхний и нижний прогон (4 самореза на 1 планку штакетника) (рис. 5.2).
Монтаж ограждения из Замкнутого Прямоугольного Профиля (ЗПП) осуществлять с помощью саморезов 4,2*32 мм., согласно расстоянию между ЗПП 50-80 мм. (шаг ограждения может меняться по желанию заказчика). Планки ЗПП крепятся крепятся по одному саомрезу в верхний и нижний прогон (2 самореза на 1 планку ЗПП). Подкос монтируется после установки пяти вертикальных ограждающих ЗПП, с помощью саморезов 4,2х32 мм. - з шт. (рис. 5.3). По окончанию монтажа ЗПП на верх каждого профиля установить пластиковую заглушку.
Стандартная высота ворот с обшивкой - 2 м., стандартное расстояние по центрам опор ворот - 3,1 м.

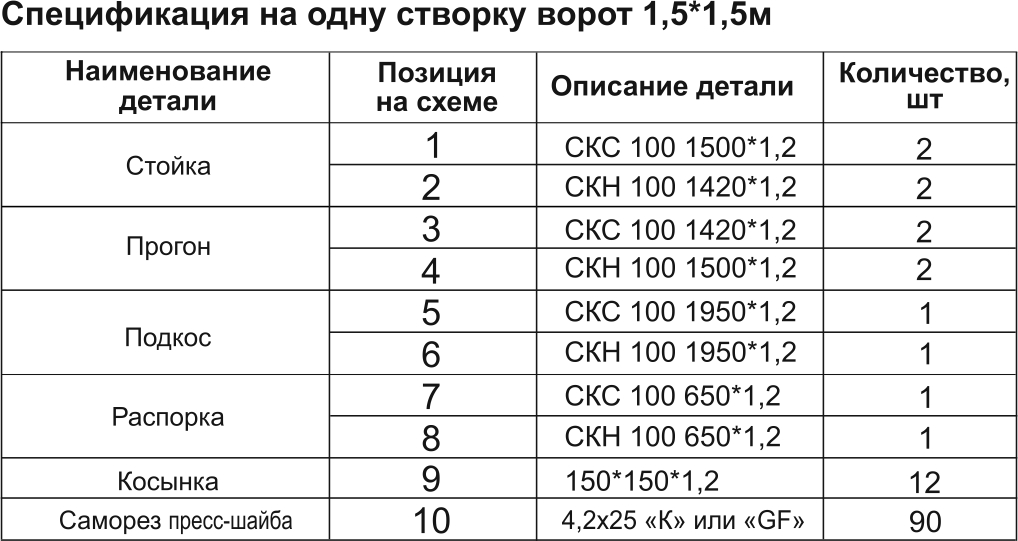

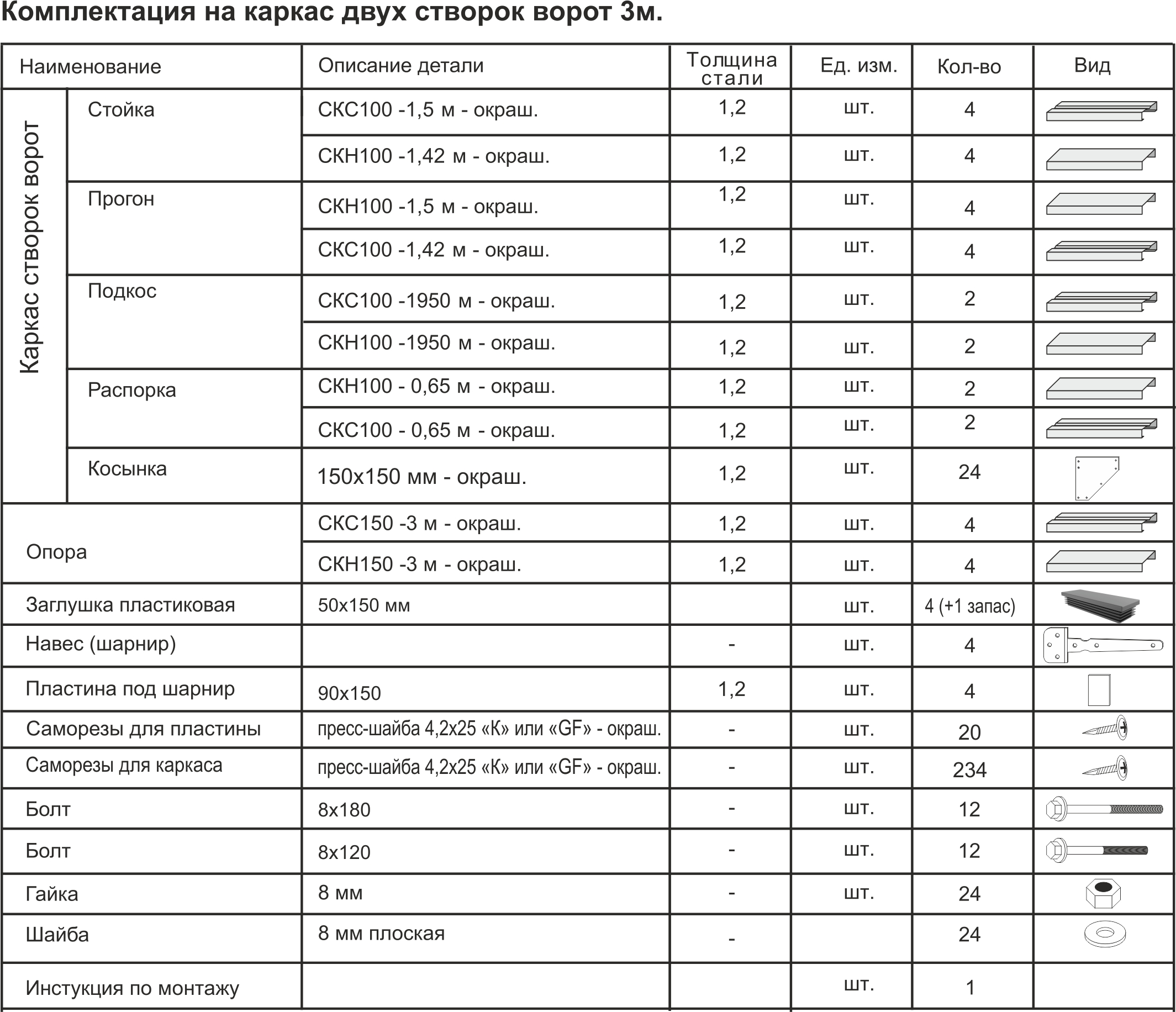

Комплектация на каркас двух створок ворот 3м.
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
Для сборки каркаса ворот вам потребуется инструмент и материалы:
1. Шуруповерт;
2. Ручной бур или лопата;
3. Уровень;
4. Рулетка
5. Шнур для разметки;
6. Сверла на 3мм. и на 8 мм.;
7. Электролобзик с лезвием по металлу;
8. Ножницы по металлу;
9. Бетон.

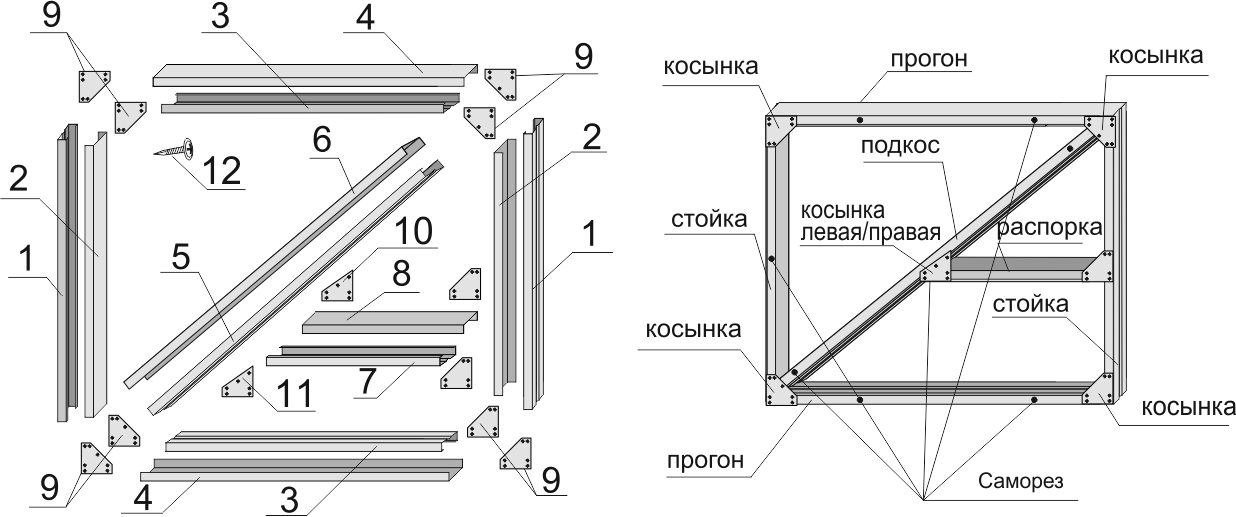

1 Этап. Сборка каркаса створок ворот.
Осуществлять сборку каркаса створки ворот на ровной поверхности.
Каркас створок ворот выполнен из каркасных профилей СКС 100 и СКН 100. Их следует собрать в 4 "коробочки", которые образуют замкнутый каркас. Длина профилей зависит от размера створки ворот. Для 4-х метровых ворот 1 каркас створки имеет размер 1,5 м.*1,5 м. В створке ворот для усиления каркаса по диагонали и горизонтали монтируются дополнительные прогоны - подкосы и распорки, выполненные из тех же каркасных профилей СКС 100 и СКН 100, собранных в "коробочку".

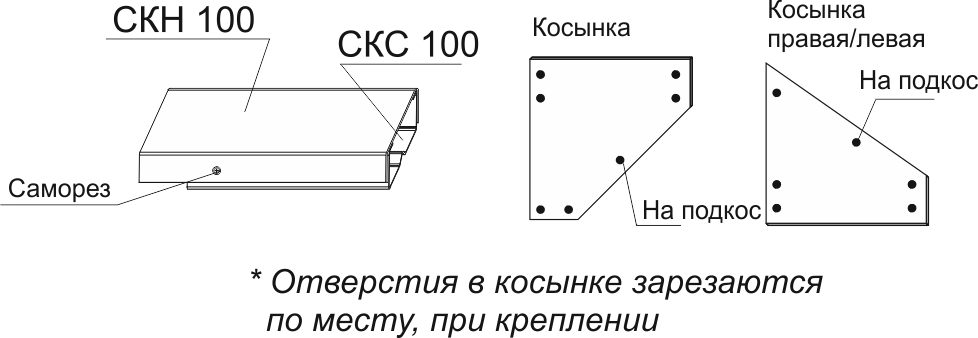

Дополнительно створку ворот необходимо скрепить с помощью "косынок" - по 5 "косынок" на каждую сторону створки ворот(10 "косынок" на 1 створку). И дополнительно 2 косынки" на распорку и подкос.
Сборка всех пар профилей для ворот и крепление "косынок" осуществляется с помощью саморезов пресс-шайба 4,2*25 мм. "К" или "GF".

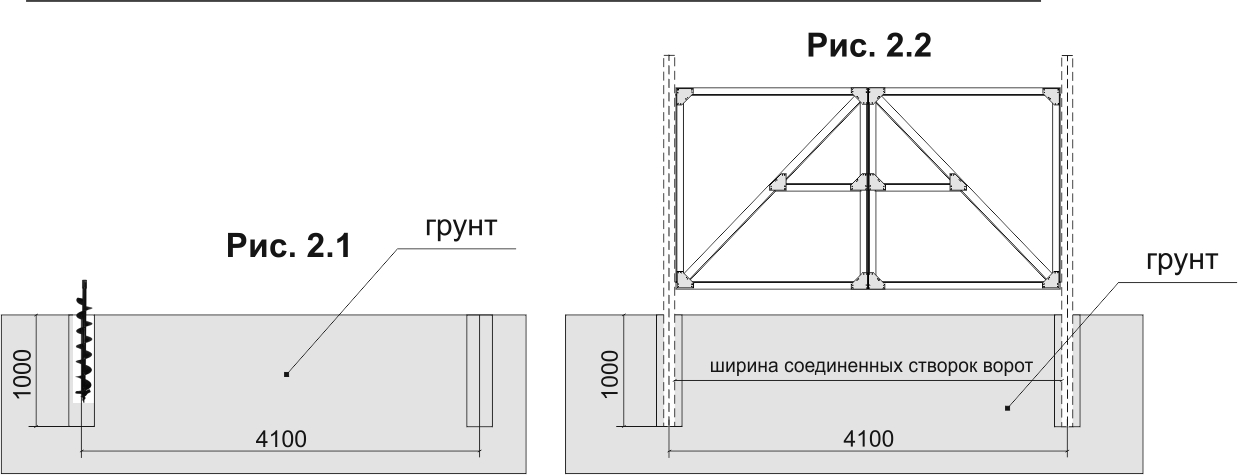

2 этап. Подготовка грунта.
С помощью шнура и рулетки на участке земли нужно отметить места установки усиленных опор для ворот. Стандартное расстояние для 4-х метровых ворот - 4,1 м. (рис. 2.1). Усиленная опора состоит из двух пар профилей СКС 150 и СКН 150, размер такой опоры 150х100 мм. (рис. 3.1).
Этот размер необходимо учесть для беспрепятственного открывания створок ворот (рис. 2.2). Створка ворот открывается внутрь участка! В местах отметок выкопать или просверлить буром отверстия глубиной 1м.

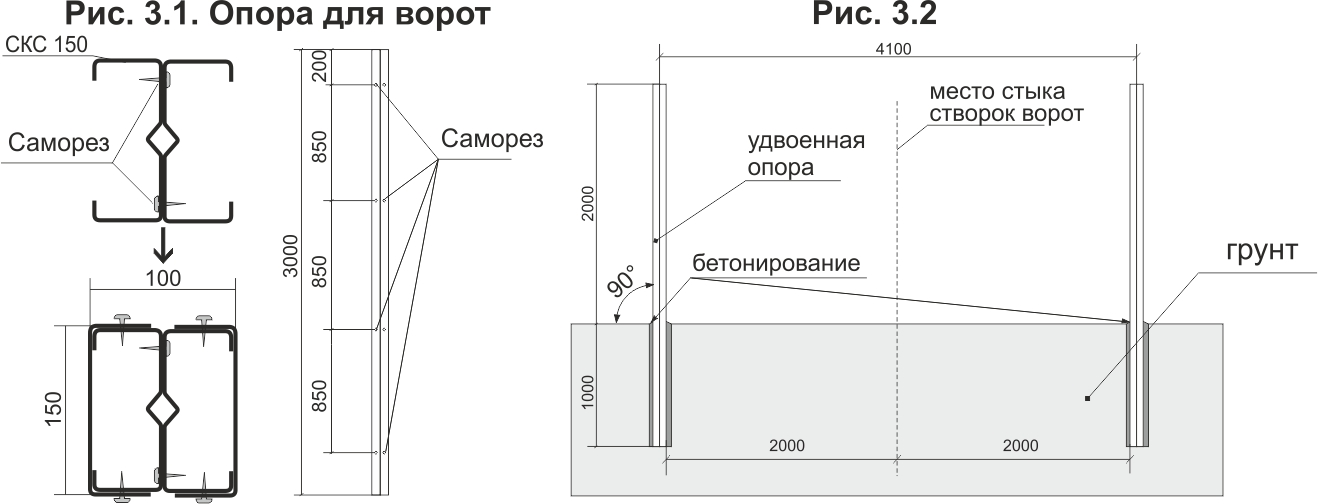

3 этап. Монтаж опор для ворот.
Опора, на которую будет прикреплена створка калитки усиленная, состоит из двух пар каркасных профилей СКС 150 и СКН 150 (рис. 3.1). Её сборка осуществляется в "коробочку" при помощи саморезов пресс-шайба 4,2*19 мм. "GF" или (4,2*25 мм. "К") с шагом 0,85 м.
При креплении стоечных профилей СКС 150, необходимо закрепить саморезы внутри максимально близко к полкам профиля.
Собранную опору следует поместить в заготовленное углубление, с помощью уровня установить строго вертикально и забетонировать (рис. 3.2). По окончанию монтажа на верх опоры установить пластиковые заглушки.
4 этап. Крепление створок ворот к опоре.
Створки ворот крепятся к усиленной опоре с помощью навесов. Перед креплением навесов (шарниров) на опору ворот необходимо закрепить пластины под шарнир 90х150 на саморезы пресс-шайба 4,2*25 мм. "К" или "GF" (на одну опору - 2 пластины, 4 самореза на одну пластину). Для крепления навесов использовать болты 8х120 - 3 шт. и 8х180 - 3 шт. на каждый навес (шарнир).

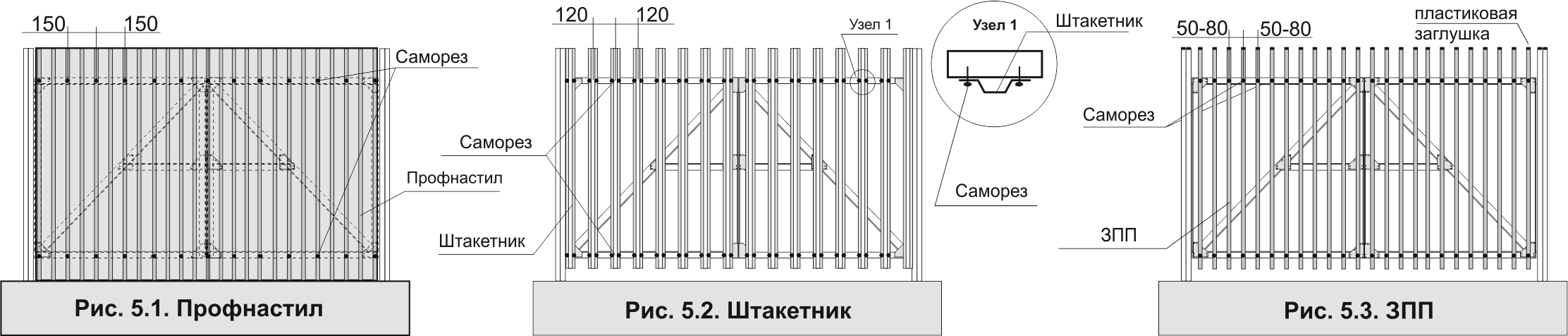

5 этап. Монтаж обшивки ворот.
Вид обшивки забора (профлист, штакетник, Замкнутый Прямоугольный Профиль (ЗПП)) и саморезы для его крепления, а так же пластиковые заглушки 20х30 мм. для ЗПП по желанию заказчика приобретаются отдельно от комплекта каркаса забора.
Монтаж профнастила осуществлять с помощью саморезов со сверлом 5,5*25 мм. При монтаже обшивки из профнастила шаг саморезов составляет 150 мм. как по нижнему, так и по верхнему прогону каркаса ворот (рис. 5.1).
Монтаж штакетника осуществлять с помощью саморезов пресс-шайб 4,2*19 мм. или 4,2*25 мм. при шаге - 120 мм. - по 2 самореза в верхний и нижний прогон (4 самореза на 1 планку штакетника) (рис. 5.2).
Монтаж ограждения из Замкнутого Прямоугольного Профиля (ЗПП) осуществлять с помощью саморезов 4,2*32 мм., согласно расстоянию между ЗПП 50-80 мм. (шаг ограждения может меняться по желанию заказчика). Планки ЗПП крепятся по 1 саморезу в верхний и нижний прогон (2 самореза на 1 планку ЗПП). Подкос монтируется после установки пяти вертикальных ограждающих ЗПП, с помощью саморезов 4,2*32 мм. - 3 шт. (рис. 5.3). По окончанию монтажа ЗПП на верх каждого профиля установить пластиковую заглушку.
Стандартная высота ворот с обшивкой - 2 м., стандартное расстояние между усиленными опорами ворот - 4,1м.

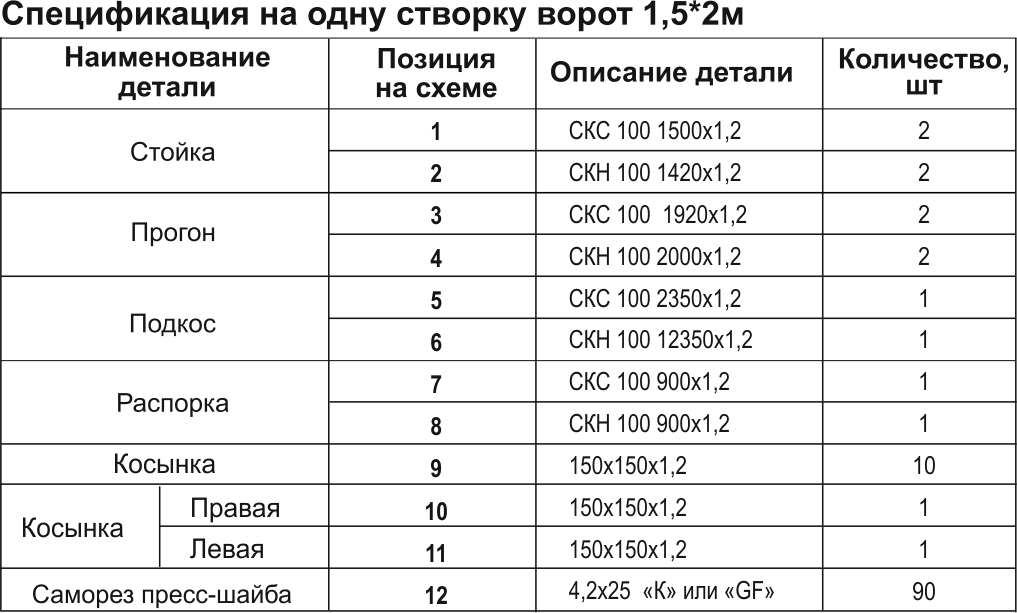

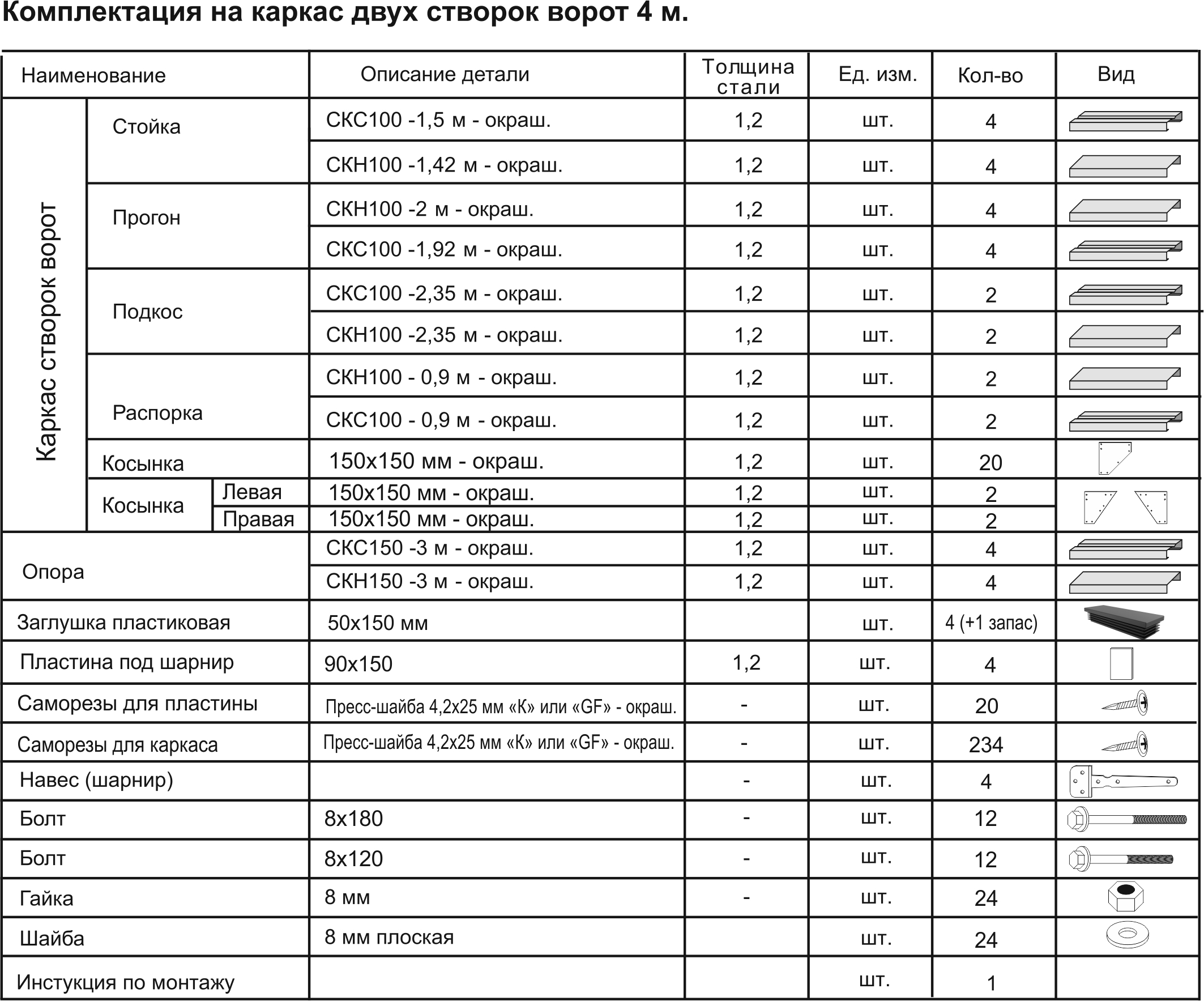

Комплектация на каркас двух створок ворот 4м.
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
ИНСТРУКЦИЯ ПО МОНТАЖУ ПРОМЕЖУТОЧНОЙ СЕКЦИИ

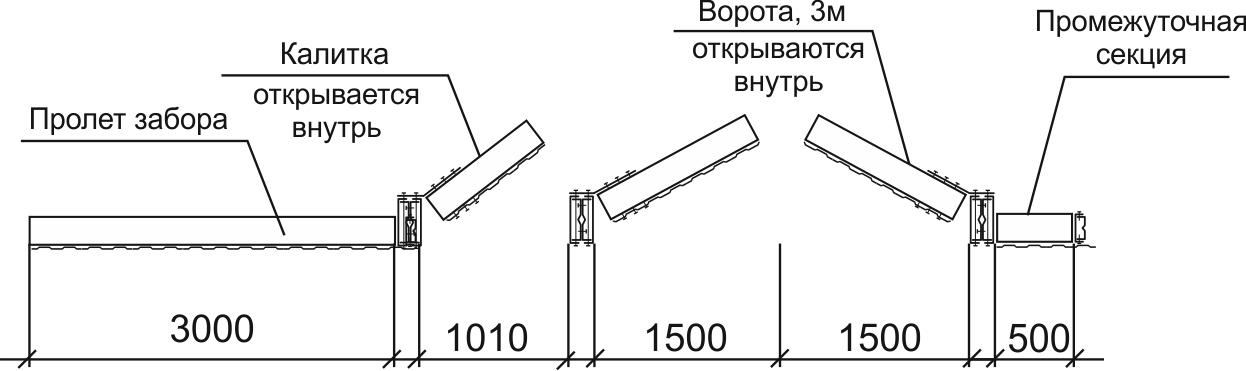

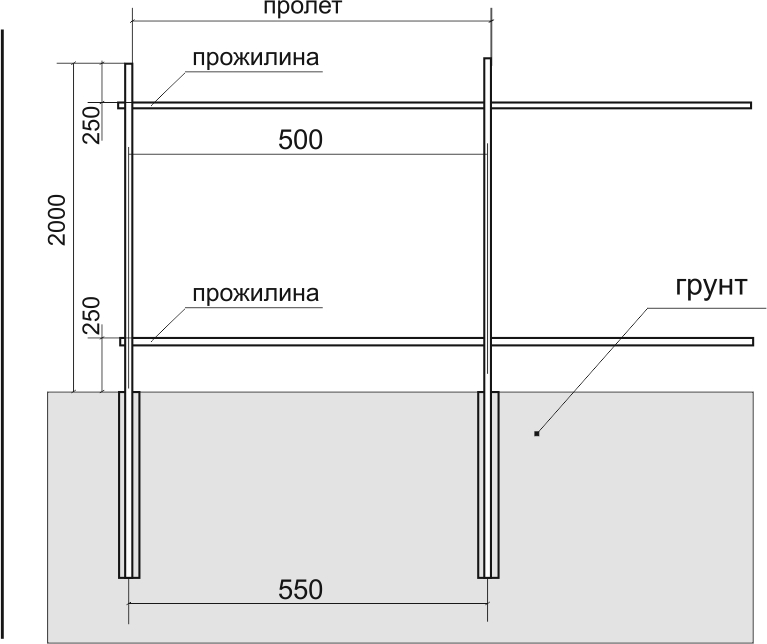

Промежуточная секция
Для обеспечения жесткости всей конструкции забора, между калиткой и воротами необходимо устанавливать пролет забора (ширина 3 м. - можно обрезать по месту) или промежуточную секцию (ширина 0,5 м.). При невозможности разделения калитки и ворот, установить связь калитки, см. далее.

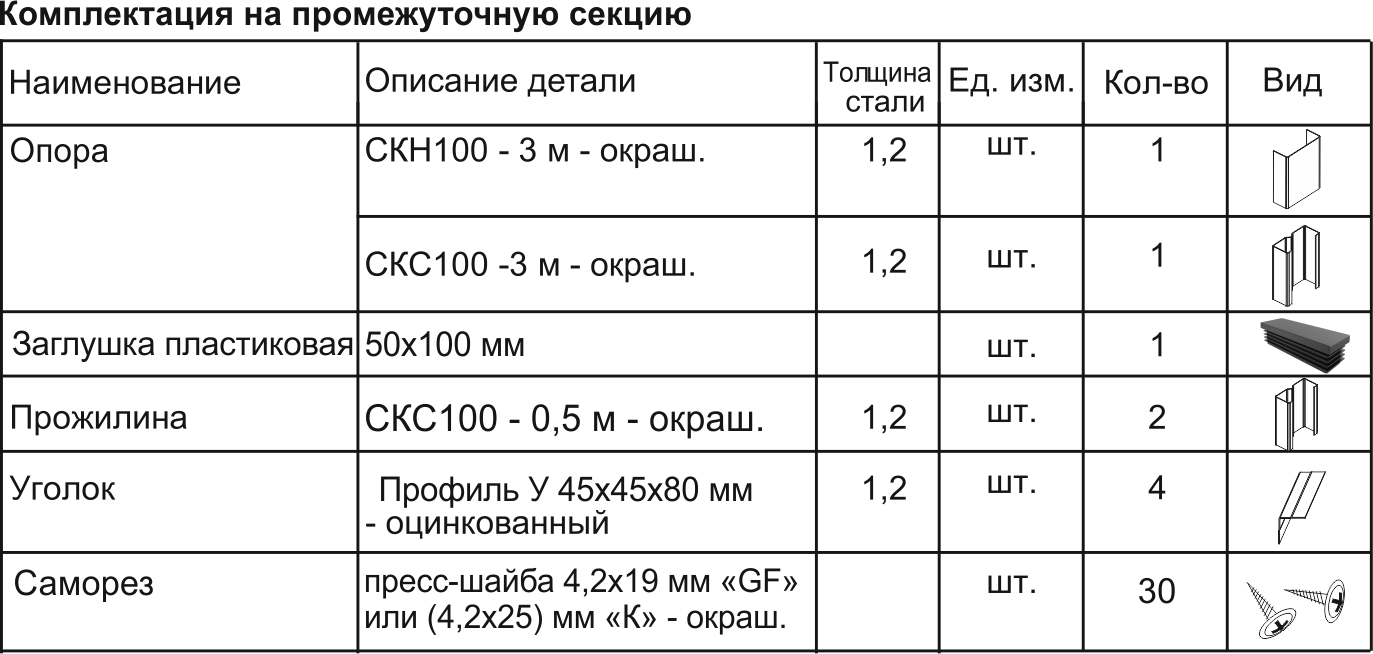

Комплектация на промежуточную секцию
К сборке "промежуточной секции" применяется принцип идентичности монтажа всей конструкции ОКЗ.

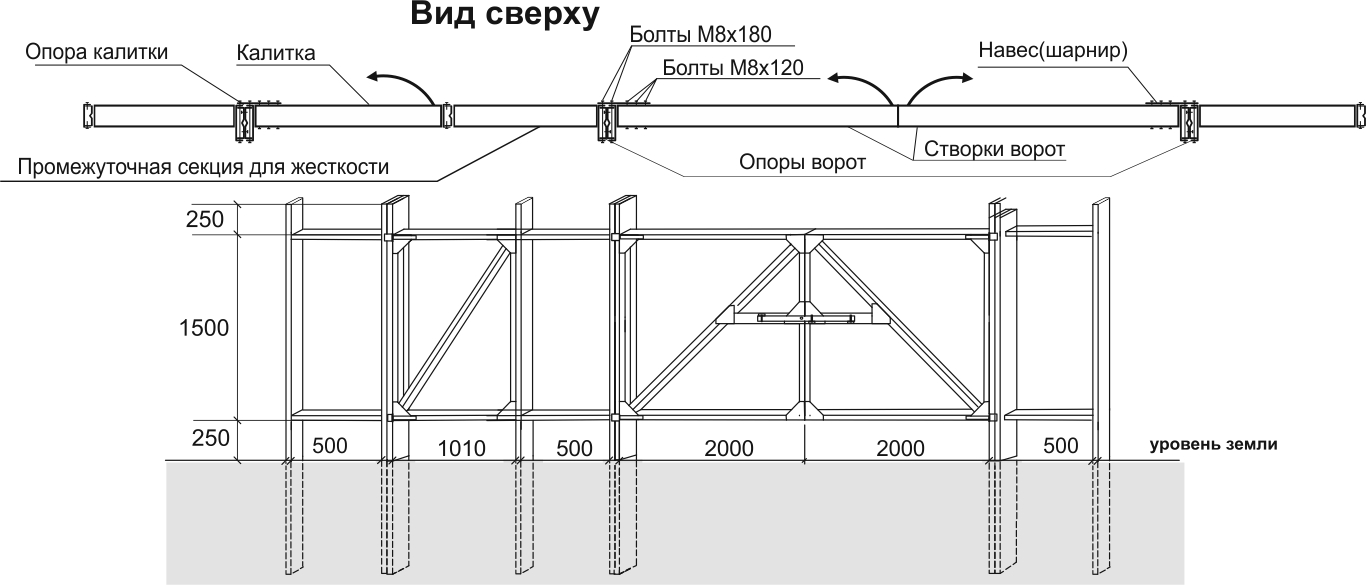

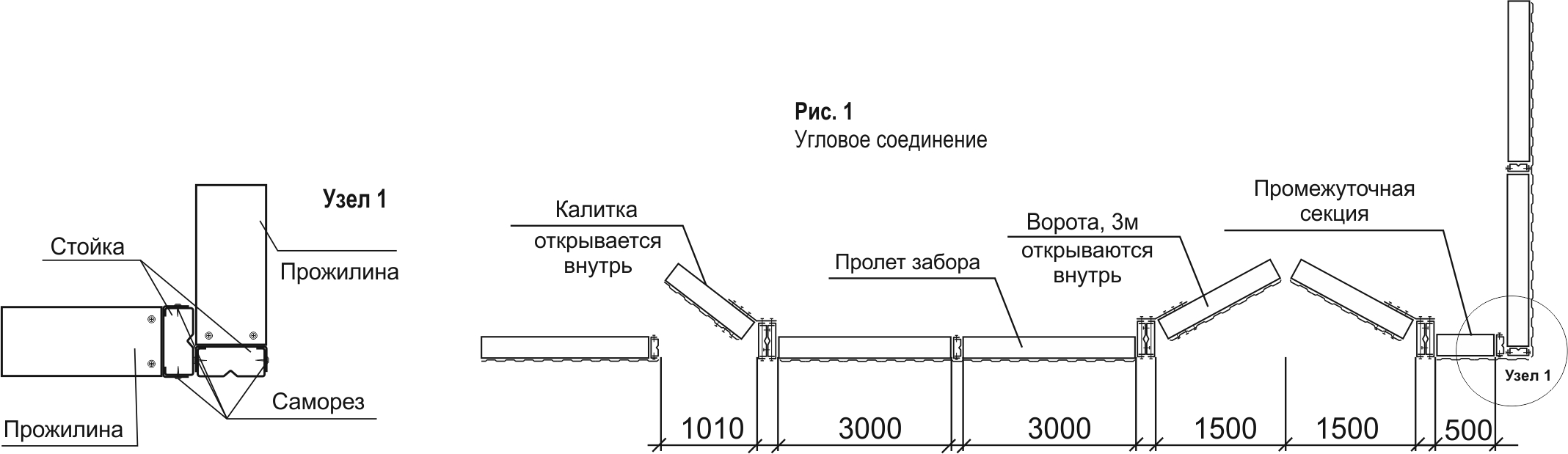

Монтаж промежуточной секции при угловом соединении
В случае, если забор расположен не по одной линии, а имеет углы поворота, калитку или ворота следует отделить от угла пролетом или промежуточной секцией (Рис. 1 (Узел 1)).Узел соединения створки калитки и стойки
Исходя из особенностей монтажа, сворки ворот (3 и 4 м.) открываются внутрь.

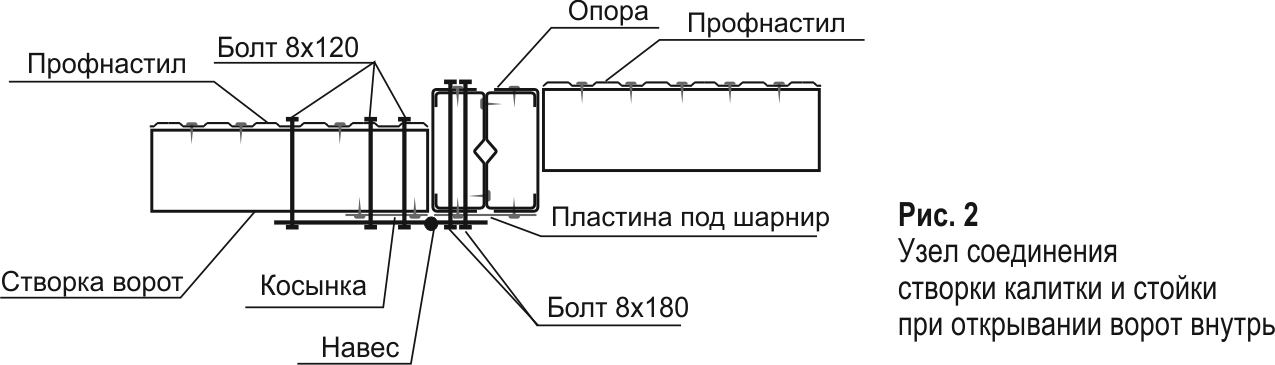

Схема стандартного монтажа обшивки ворот показана на рис. 2.
В монтаже главное соблюдать последовательность сборки и рекомендации производителя!
Связь калитки обеспечивает жесткость конструкции калитки и ворот и устанавливается только в случае невозможности установить меджу калиткой и воротами промежуточной секции или пролета. Связь соединяет расположенные рядом усиленные стойки ворот и калитки.

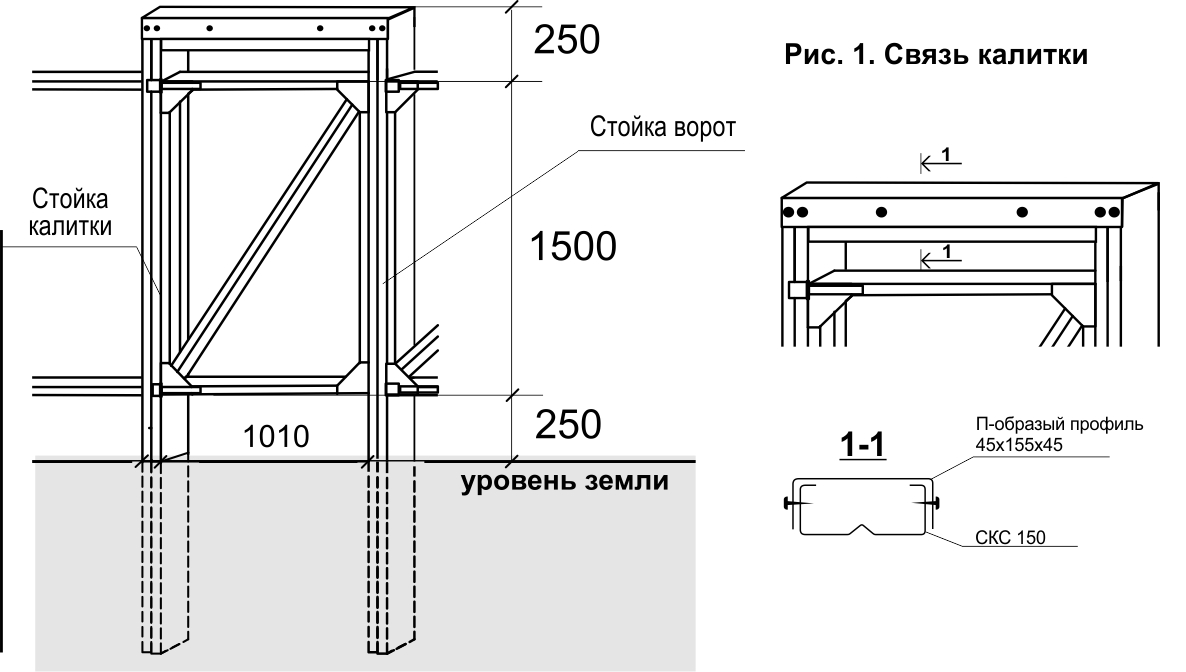

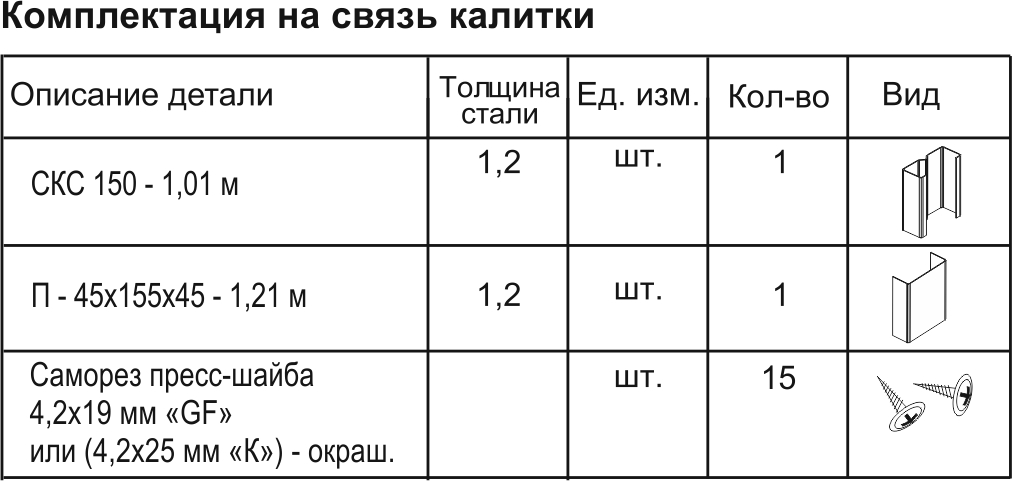

Сборка и установка связи калитки
Связь состоит из профиля СКС 150 и П-45*155*45 – в «коробочку» при помощи саморезов пресс-шайба 4,2*19 мм. "GF" или (4,2*25 мм. "К") – окраш.
Профиль СКС 150 – окр. (L=1,01 м.) монтируется между двух стоек калитки, а П-образный профиль (L=1,21 м.) крепиться сверху, тем самым «собирая» всю конструкцию в единый элемент.
Саморезы пресс-шайба 4,2*19 мм. "GF" или (4,2*25 мм. "К") зарезаются в местах перехлестов стоек и связи (8 шт), а так же в местах соединения СКС 150 и П-образного профиля самой связи (4 шт.).
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.

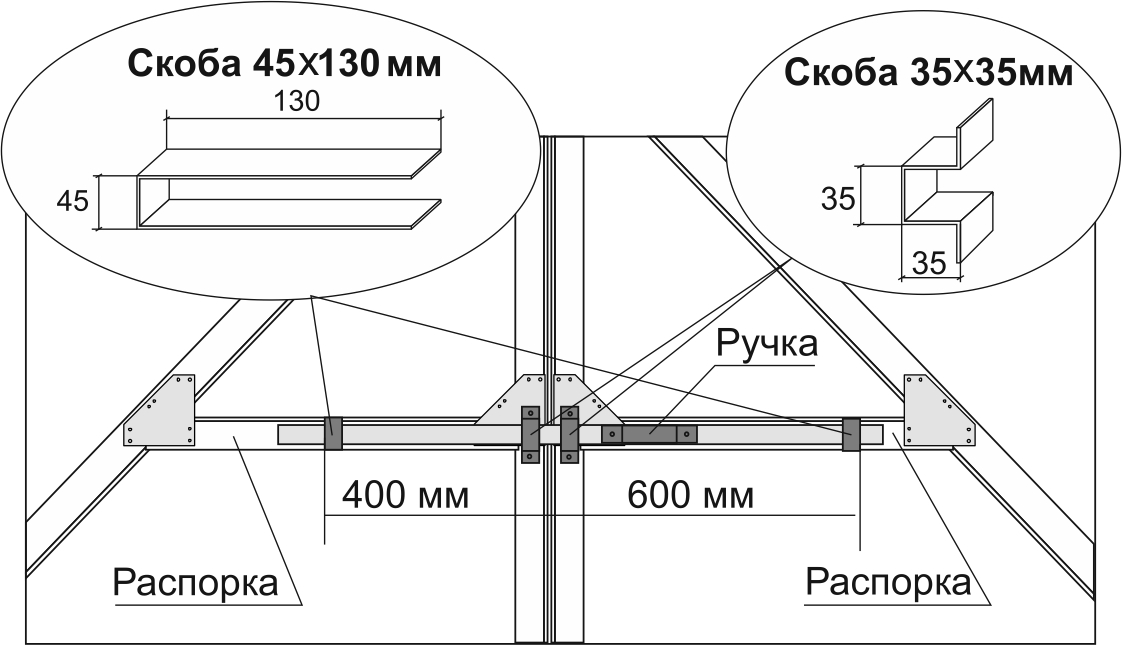

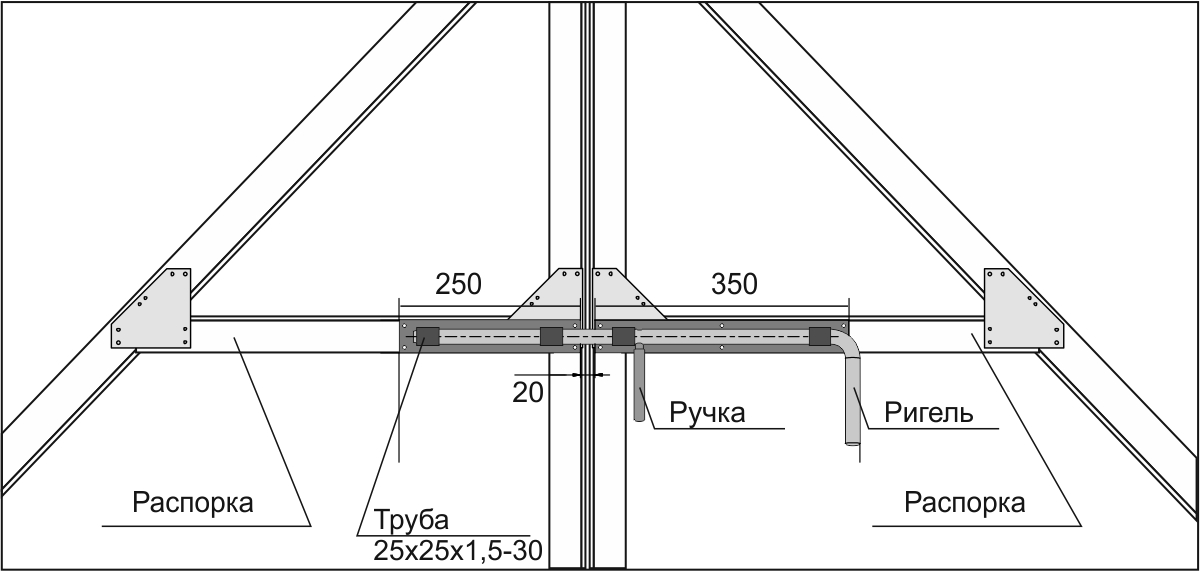

Засовы ворот
Засов 1
В качестве засова ворот используется армирующий профиль Арт. 634, сечением 30х30 мм., толщина стали 1,2 мм., длиной 1 м.
Засов фиксируется в специальных скобах - 35х35 мм. и 45х130 мм. С помощью саморезов пресс-шайба со сверлом 4,2х19 мм. "К" или "GF" закрепить 2 скобы 35х35 мм. у края створки ворот по среднему прогону (на распорке) по линии открывания, и 2 скобы 41х130 мм. на расстоянии 400 мм. и 600 мм. соответственно от крайней скобы 35х35 мм.
Завести засов в 4 подготовленных скобы.
Прикрепить к Засову ручку.

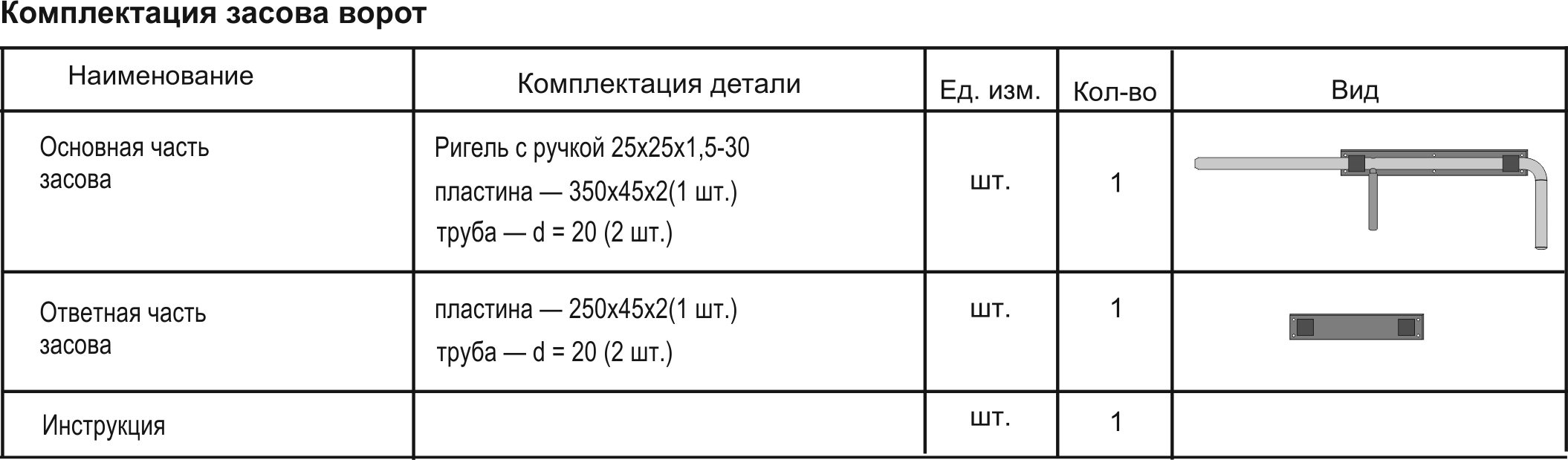

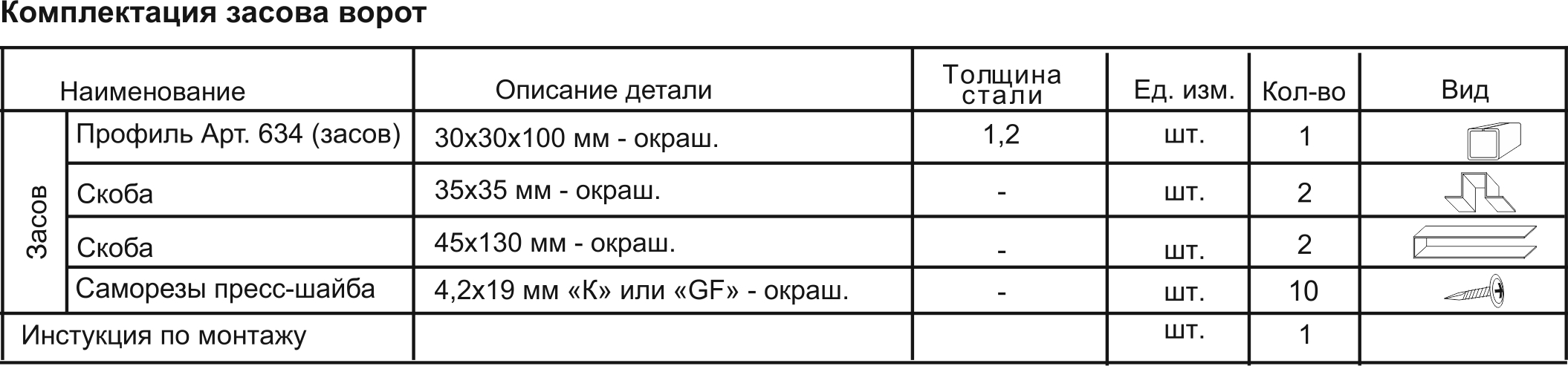

Комплектация засова ворот
Засов 2
Засов фиксируется с помощью саморезов.
ВНИМАНИЕ! КРЕПЛЕНИЯ В КОМПЛЕКТАЦИЮ ЗАСОВА НЕ ВХОДЯТ И ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО!
ВНИМАНИЕ! Перед вкручиванием саморезов, необходимо заранее просверлить отверстия! Перед монтажом снимать пленку с конструкции. АО "Профсталь" за качество и сборку ОКЗ ответственность не несет.
