В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".Классификатор кровель
|
Вид кровли |
Схема |
Описание |
|

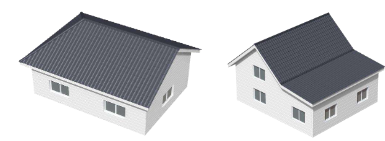

Односкатная |
|
Кровля с 1 скатом. |
|
Односкатная, шале |
|
Кровля с 1 скатом и выступом карниза 1500 мм и более. |
|

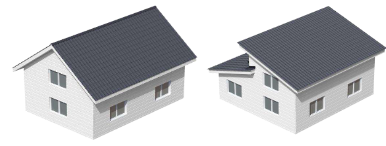

Двухскатная |
|
Кровля с 2 скатами |
|

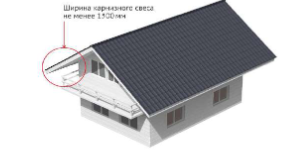

Двухскатная, шале |
|
Кровля с 2 скатами и выступом карниза 1500 мм и более. |
|
Трехскатная |
|
ТрехскатнаяКровля с 3 скатами |
|
Трехскатная, шале |
|
Кровля с 3 скатами и выступом карниза 1500 мм и более. |
|
Вальмовая |
|
Вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы. |
|
Полувальмовая |
|
Разновидность вальмовой кровли, торцевые скаты которой укороченные и не доходят до середины бокового ската (называются полувальмы). В анфас такая крыша выглядит как маленький треугольник, а в профиль – как трапеция со срезанными верхними углами. Под полувальмой расположен фронтон. |
|
Шатровая |
|
ШатроваяРазновидность вальмовой, но без конька, все скаты – равнобедренные треугольники, которые сходятся вершинами в одной точке. |
|
Четырехскатная |
|
Кровли с 4 скатами с фронтонами |
|

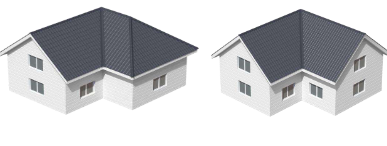

Комбинированная |
|
Кровля созданная из 2 кровель - вальмовой с двухскатной. |
|
Комбинированная двухскатная |
|
Кровля созданная из двух двухскатных кровель. |
|
Комбинированная двухскатная, шале |
|
Кровля созданная из двух двухскатных кровель с выступом карниза 1500 мм и более. |
|
Комбинированная вальмовая |
|
Кровля созданная из 2 вальмовых кровель. |
|

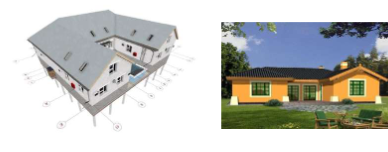

Многощипцовая |
|
Кровля созданная из 3 кровель.1 - две вальмовые с двухскатной;1 - две двухскатных с одной вальмовой. |
|
Многощипцовая двухскатная |
|
Кровля созданная из 3х двухскатных кровель. |
|
Многощипцовая вальмовая |
|
Кровля созданная из 3 вальмовых кровель. |
|

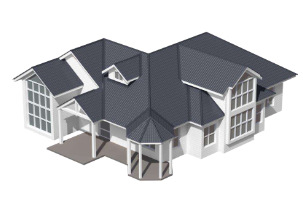

Многоскатная |
|
Конструкция кровли сконструирована из 4 и более кровель (двускатные, четырёхскатные, многощипцовая и другие) которые соприкасаются с друг другом и образуют одну кровлю. |
|
Многоуровневые |
|
Конструкция кровли сконструирована из нескольких кровель (двускатные, четырёхскатные, многощипцовые и другие) которые не соприкасаются между собой. |
|
Элементы кровли. |
||
|
Вид элемента |
Схема |
Описание |
|
Слуховое окно |
|
Окно в кровле здания, предназначенное для естественного освещения и проветривания чердачных помещений, иногда — для выхода на крышу. |
|
Мезони́н |
|
Надстройка над средней частью жилого дома, часто с балконом |
|
Ризалит (кровля) |
|
В классификаторе под ризалитом (кровли) подразумевается часть многогранной кровли состоящей из треугольных скатов над ризалитом. Ризалит - выступающая часть фасада многогранной или круглой формы, с несущими стенами, идущими от самого фундамента здания, является отапливаемой частью здания. Основное отличие от эркера отсутствие воздушного пространства под ризалитом. |
|
Эркер (кровля) |
|
В классификаторе под эркером (кровли) подразумевается часть многогранной кровли состоящей из треугольных скатов над эркером. Эркер — выступающая часть фасада с несущими стенами, отапливаемая часть помещения. Круглой, прямоугольной или многогранной формы. Может быть как одно-, так и многоэтажными. Несущими для эркеров являются консольные балки или выступающая из стены балка. Основное отличие от ризалита наличие воздушного пространства под эркером. |
|
Козырек |
|
Небольшой навес над какой-либо постройкой, воротами, входом, балконом и т. п. |
|
Терраса (кровля) |
|
Кровля над террасой. |
|
Мансардное окно |
|
Проём в кровле, служащий для поступления света в помещение и/или вентиляции. |
|
Тамбур (кровля) |
|
Кровля над тамбуром. |
